Guzzi Airone Sport [impianto elettrico e collegamenti]

14816985

14816985 Inviato: 21 Gen 2014 14:55

mistermotom ha scritto:

salve ragazzi anche io come voi ho problemi con i regolatori anche se per lodola è galletto vorrei una dritta su dove poter comprarne di elettronici potete aiutarmi ?
grazie

Puoi provare a chiedere qui..........
Link a pagina di Nonsolomotoguzzi.com

Comunque questo è il topic dove si parla dell'Airone................

IGNACIO

Moderatore

Ranking: 3550

14817186

14817186 Inviato: 21 Gen 2014 17:09

x mistermotom,
se cerchi su internet, trovi regolatori elettronici per dinamo a 6 volt a prezzi più competitivi del sito
che ti è stato consigliato.
Tieni in considerazione, esistono due tipi di regolatori: con uscita per bobina di campo (DF) positiva
e con uscita per bobina di campo negativa; es un regolatore per dinamo Airone (DF positivo), non va
bene per una dinamo del Galletto (DF negativo).
Se usi il regolatore sbagliato, la dinamo non da corrente, amenochè, non si modificano, quando e possibile, i collegamenti interni alla dinamo.
[img]

immagini visibili ai soli utenti registrati

luciano16

Impennata

Ranking: 368

14817205

14817205 Inviato: 21 Gen 2014 17:26

Mi sembrava che IGNACIO avesse scritto di postare nel Topic corretto......

........visto anche che qui si parla di Airone ed il regolatore per il Gallo è diverso (per uscita di bobina, per esempio)..........

Pregherei nuovamente di restare in argomento, grazie.

gippiguzzi

Global Mod

Ranking: 12364

14817278

14817278 Inviato: 21 Gen 2014 18:17

...la mia risposta sul regolatore, non è mirata al Galletto a alla Lodola.
E' un'informazione per tutte le moto, compreso l'Airone.

luciano16

Impennata

Ranking: 368

14908644

14908644 Inviato: 28 Mar 2014 18:18

Ciao a tutti,
riprendo questo interessante post perché sto impazzendo con la bobina del mio PE (che di fatto è come l'Airone). La bobina ha sempre funzionato bene, la spia si accendeva al minimo e si spegneva a regime, caricando tranquillamente la batteria.
Purtroppo la scorsa settimana dopo un giretto di appena 10 Km si è sgranato l'ingranaggio (praticamente piallato). E' stato sostituito, dopo però la spia rimaneva sempre accesa anche dando tutto gas. Non riesco a capire cosa possa essere successo alla bobina, nessuno l'ha toccata.
Sto controllando tutto il cablaggio nel faro, ma tutto sembra a posto.
Mi conviene portare la bobina da un esperto? so che a Milano ce n'è uno.
Già che ci sono mi devo togliere qualche dubbio:
- Togliendo la chiave dal faro le luci si devono spegnere? sulla mia rimangono accese finchè non posiziono nel mezzo il manettino del commutatore. La chiave del mio faro (CEV) interrompe solo la lampada spia e il clacson.

ilLambra

Ginocchio a Terra

Ranking: 262

14908651

14908651 Inviato: 28 Mar 2014 18:25

per bobina intendi la dinamo vero?? Smontando la per sostituire l'ingranaggio potrebbe essersi staccato qualche filo magari già precario sotto al coperchio del regolatore...hai verificato??

girodan

Global Mod

Ranking: 4698

14908692

14908692 Inviato: 28 Mar 2014 19:02

ilLambra ha scritto:

Ciao a tutti,
Purtroppo la scorsa settimana dopo un giretto di appena 10 Km si è sgranato l'ingranaggio (praticamente piallato). E' stato sostituito, dopo però la spia rimaneva sempre accesa anche dando tutto gas. Non riesco a capire cosa possa essere successo alla bobina, nessuno l'ha toccata.

Ciao
...potrebbe esserti caduta la chiavella e girare a vuoto sul cono....se non stretto a dovere....
Hai sostituito l'ingranaggio senza muovere la dinamo dalla sua posizione ??...ti sei ricordato di dare il gioco agli ingranaggi ??.....se viaggiano "serrati " possono essere causa della "piallatura ".
Saluti

alessandro1352

Esperto di Meccanica

Ranking: 2021

14909268

14909268 Inviato: 29 Mar 2014 9:58

girodan ha scritto:

per bobina intendi la dinamo vero?? Smontando la per sostituire l'ingranaggio potrebbe essersi staccato qualche filo magari già precario sotto al coperchio del regolatore...hai verificato??

Si, scusa intendevo la dinamo. Ho controllato il coperchio, e tutto è a posto.

ilLambra

Ginocchio a Terra

Ranking: 262

14909272

14909272 Inviato: 29 Mar 2014 10:02

alessandro1352 ha scritto:

Per sicurezza il lavoro l'ho fatto fare ad un meccanico esperto Guzzi d'epoca, quindi assumo che il lavoro sia stato fatto bene, anzi è stato proprio lui a farmi notare che non c'era la chiavetta, che poi ovviamente ha montato.

Riuscite a rispondermi alla mia domanda:
Togliendo la chiave dal faro le luci si devono spegnere? sulla mia rimangono accese finchè non posiziono nel mezzo il manettino del commutatore. La chiave del mio faro (CEV) interrompe solo la lampada spia e il clacson.

ilLambra

Ginocchio a Terra

Ranking: 262

14909373

14909373 Inviato: 29 Mar 2014 13:15

ilLambra ha scritto:

Si, scusa intendevo la dinamo. Ho controllato il coperchio, e tutto è a posto.

domanda stupida: hai controllato se la dinamo fa massa sul telaio??

per quanto riguarda la tua domanda sulla chiave posso risponderti che sul mio airone è così, ma per la tua non saprei anche se credo sia giusto così.

girodan

Global Mod

Ranking: 4698

14909549

14909549 Inviato: 29 Mar 2014 18:55

girodan ha scritto:

domanda stupida: hai controllato se la dinamo fa massa sul telaio??

per quanto riguarda la tua domanda sulla chiave posso risponderti che sul mio airone è così, ma per la tua non saprei anche se credo sia giusto così.

Si, credo che sia a massa sul telaio, comunque verificherò anche questo.
Grazie

ilLambra

Ginocchio a Terra

Ranking: 262

14960845

14960845 Inviato: 5 Mag 2014 13:48

Ho smontato per pulire il Dinamo Marelli DN 19 e ora non so
più dove collegare il filo nero dalla bobina a regolatore di tensione.

Chiedo aiuto!

Grazie
Uli

rivera

Foglio Rosa

Ranking: 17

14962996

14962996 Inviato: 6 Mag 2014 16:49

x rivera
se il tuo regolatore è uguale...

immagini visibili ai soli utenti registrati

luciano16

Impennata

Ranking: 368

14963009

14963009 Inviato: 6 Mag 2014 17:01

x ilLambra,
togliendo la chiave dal faro le luci rimangono accese. Inserendo la chiave a fondo, si da corrente
anche alla tromba e al 61 (eccitazione dinamo).

La dinamo ha un filo sempre collegato a massa, tramite la spazzola negativa, sul collettore indotto
e nell'airone, anche sulla bobina di campo che ha un filo collegato a massa.

luciano16

Impennata

Ranking: 368

14968471

14968471 Inviato: 9 Mag 2014 18:41

luciano16 ha scritto:

Perfetto, il comportamento delle luci sul mio Airone è come l'hai descritto tu.
Aggiorno anche sulla dinamo, che ora funziona bene....... dopo avere speso 150 Euro!! (Sigh)

ilLambra

Ginocchio a Terra

Ranking: 262

14970988

14970988 Inviato: 12 Mag 2014 8:57

...150 €, bella spesa!!!
Per curiosità: Cosa hanno cambiato alla dinamo, l'indotto??

luciano16

Impennata

Ranking: 368

14971624

14971624 Inviato: 12 Mag 2014 14:54

luciano16 ha scritto:

...150 €, bella spesa!!!
Per curiosità: Cosa hanno cambiato alla dinamo, l'indotto??

No, non penso. Mi ha parlato di coperchietto che faceva contatto con i contatti interni del 51 e 61, punterie cambiate perchè logore, mano di isolante agli avvolgimenti, registrazioni varie e prove a banco a caldo, a freddo e a diversi giri (700, poi 800, poi 2000, ecc.)

ciao

ilLambra

Ginocchio a Terra

Ranking: 262

15106527

15106527 Inviato: 29 Ago 2014 18:46
Oggetto: Faro Siem collegamento impianto.

Nota automatica: questo messaggio proviene dalla fusione di un altro topic.
______________

immagini visibili ai soli utenti registrati

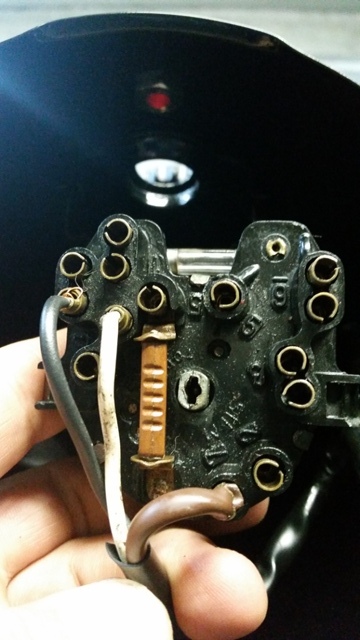

Un saluto a tutti,chi di voi mi può spiegare il collegamento dell'impianto elettrico sul commutatore
di un faro siem montato su un Airone 250 sport ?
Premetto che ho collegato tutto ( faro post,interruttore stop, i due fili sulla dinamo, i due fili del claxon mi manca solo il filo della batteria .

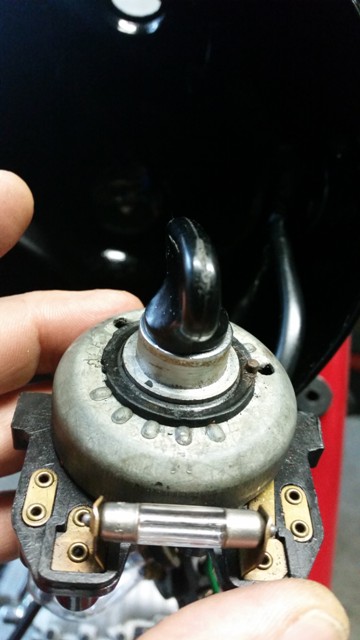

Il problema collegare questi 7 fili al commutatore con chiavino a 4 posizioni.

immagini visibili ai soli utenti registrati

linux66

Foglio Rosa

Ranking: 2

15115741

15115741 Inviato: 6 Set 2014 14:11
Oggetto: Scusatemi non volevo uppare...

Non era mia intenzione uppare,non sono molto pratico.
So solo che usare le maiuscole in un messaggio è un po' come alzare la voce e non mi sembra un benvenuto per un nuovo utente appassionato che chiede un consiglio.
Comunque mi scuso ancora e spero che qualcuno mi aiuti a risolvere il mio problema.
Grazie!

linux66

Foglio Rosa

Ranking: 2

15443378

15443378 Inviato: 5 Set 2015 11:42
Oggetto: revisione dinamo airone

ciao a tutti,

ho smontato la dinamo del mio airone sport '53 per revisionarlo,

immagini visibili ai soli utenti registrati

visto che questo genere di revisioni si fanno solo ogni tanto avevo pensato di cambiare i cuscinetti invece di ingrassarli semplicemente...

ho trovato sul sito di un ricambista i due cuscinetti (o almeno a me così pare):

"E8 cuscinetto sfere - tipo sfilabile per dinamo e magneti 8 x 24 x 7"
"E13 cuscinetto sfere - tipo sfilabile per dinamo e magneti 13 x 30 x 7"

oppure ritenete superfluo e ingrasso soltanto?

sul coperchio lato perno ho notato che c'e' un feltrino per mantenere il cuscinetto ingrassato (immagino).. in condizioni non eccellenti... ma temo che se provo a muovere le 4 linguette metalliche che lo tengono fermo possano rompersi essendo molto arrugginite...

immagini visibili ai soli utenti registrati

qualcuno di voi si e' già imbattuto in una revisione della parte meccanica di questa dinamo?
sarei lieto di avere suggerimenti...

grazie mille,
ciao,
emanuele

Inge89

Foglio Rosa

Ranking: 9

15444012

15444012 Inviato: 7 Set 2015 12:15

I cuscinetti che hai trovato sono quelli giusti.
Se non vuoi muovere le linguette elastiche per paura di romperle puoi provare a pulire bene con benzina e pennellino...
Secondo me quei cuscinetti sono tassativamente da sostituire, sono molto usurati e sicuramente rumorosi.

RenPag

Esperto di Meccanica

Ranking: 2784

15444183

15444183 Inviato: 7 Set 2015 14:22

Grazie mille renato!

Passando ad altro argomento elettrico chiedo cortesemente un aiuto per capire che modello di faro posseggo in modo da ordinare la ghiera adatta...

deducendo che le spie non hanno ghiere metalliche, ma sono soltanto in plastica azzarderei dicendo che si tratta di un aprilia.. ma prima di lanciarmi in acquisti di ghiere e ammennicoli chiedo aiuto

immagini visibili ai soli utenti registrati

grazie mille per il prezioso aiuto!

ciao,
emanuele

Inge89

Foglio Rosa

Ranking: 9

15450610

15450610 Inviato: 16 Set 2015 9:11
Oggetto: faro airone sport '53

Ciao a tutti,

chiedo un aiuto per la definizione di quale sia il faro corretto del mio airone sport costruito nell'agosto del '31.

Ho appurato che quello montato attualmente sul mio esemplare e' un aprilia, ma non mi pare di vederlo tra le possibilità del manuale parti di ricambio... (grazie a RenPag - Rpw.it)

(leggo SIEM o Carello), nei modelli successivi leggo sul manuale parti di ricambio (del '56) anche il CEV, ma non ho trovato traccia dell'Aprilia.

si tratta di un modello che veniva montato anche sull'airone? e' coerente con il mio airone del '53?

chiedo un aiuto agli esperti!

grazie mille,
emanuele

Inge89

Foglio Rosa

Ranking: 9

15500688

15500688 Inviato: 22 Nov 2015 16:02
Oggetto: Re: Faro Siem collegamento impianto.

è un po' in ritardo ma può servire ad altri

schema collegamento:

immagini visibili ai soli utenti registrati

funzioni chiave

immagini visibili ai soli utenti registrati

linux66 ha scritto:

<b>Nota automatica</b>: questo messaggio proviene dalla fusione di un altro topic.
______________

Immagine: Link a pagina di Motoclub Tingavert Un saluto a tutti,chi di voi mi può spiegare il collegamento dell'impianto elettrico sul commutatore
di un faro siem montato su un Airone 250 sport ?
Premetto che ho collegato tutto ( faro post,interruttore stop, i due fili sulla dinamo, i due fili del claxon mi manca solo il filo della batteria .
Il problema collegare questi 7 fili al commutatore con chiavino a 4 posizioni.
Immagine: Link a pagina di Motoclub Tingavert Immagine: Link a pagina di Motoclub Tingavert

robsoon

Derapata

Ranking: 413

15768321

15768321 Inviato: 20 Feb 2017 10:16
Oggetto: luci di posizioni

Scusate ma non mi è chiaro una cosa ho un problema sulla mia guzzi airone turismo 250.Ho testato la dinamo e funziona tutto metto la chiave nel quadro e al momento che tutto è spento si accende la lampadina spia poi accendendo il motore la la lampadina si spegne commuto nella modalità abbagliante e anabbagliante e la lampadina spia non si accende fino a che non sono al minimo. Fino Qui tutto bene, ma il problema nasce quando metto le luci di posizioni o di città che si accende la spia sia al minimo che al massimo da cosa può dipendere. grazie!

feroce81

Foglio Rosa

Ranking: 6

15768544

15768544 Inviato: 20 Feb 2017 15:44

Probabilmente dalla lampadina della luce di posizione che ti fa luce all'interno del fanale e ti sembra che si stia accendendo la spia

RenPag

Esperto di Meccanica

Ranking: 2784

15768600

15768600 Inviato: 20 Feb 2017 17:01

grazie per la risposta!
Saluti!!!

feroce81

Foglio Rosa

Ranking: 6

15770871

15770871 Inviato: 25 Feb 2017 11:29

Buongiorno a tutti,

ho smontato la dinamo del mio Airone Turismo per controllare lo stato dei cuscinetti e nell'estrarre dalla flangia lato ingranaggio il corpo esterno del cuscinetto, questa mi e' caduta ed e' saltato tutto fuori senza che potessi controllare come le varie parti (vedi foto) erano montate.
Mi sembra che le soluzioni di montaggio possibili siano 2 (vedi il disegno).
Nel magnete ho usato la soluzione di destra, perché così era quando lo ho smontato, e non mi sono posto il problema, ma ora mi è venuto il dubbio.
Dopo l'apertura del carter, e prima di allentare la dinamo, ho trovato un bel gioco sull'alberino (non ho pensato di misurarlo), sia assiale che radiale, e ho incolpato i cuscinetti.

Il dubbio nasce dal fatto che la soluzione di sinistra consente un adattamento del cuscinetto con una corsa (e poi anche spinta) maggiore. E pero' le due parti elastiche lavorano di punta, e non so se è bene.

C'é da aggiungere che erano presenti due anelli di spessore 0.2mm ciascuno, penso appunto per aggiustare la tolleranza assiale, quindi forse non serve una corsa esagerata per il recupero del gioco.
E ritorno alla partenza: quale e' la soluzione giusta? O mi sto creando dei problemi inesistenti?

Un'altra cosa: il cuscinetto (sempre lato ingranaggio) era decisamente piu' "piantato" nella flangia rispetto all'analogo del magnete, che era quasi libero (Da dire che quest'ultimo aveva sicuramente "sofferto" di più: la gabbietta delle sfere era distrutta).
Se rimontando il nuovo cuscinetto lo trovassi ugualmente molto "piantato" dovrei preoccuparmi? O con vibrazioni e temperature andrà a posto da solo? O devo inizialmente aiutarlo ad esempio scaldando la flangia in modo da liberarlo e consentirgli momentaneamente di scorrere recuperando il gioco assiale nel caso avessi schiacciato troppo la molla?

Un grazie anticipato a chi potrà aiutarmi e un cordiale saluto a tutti.

Paolo

immagini visibili ai soli utenti registrati

Bonfip

Senza Targa

Ranking: 39

15770894

15770894 Inviato: 25 Feb 2017 12:21

Ingegnere, scommetto! Debbo avere un dinamo smontata. Ci guardo e ti dico (per quanto possa valere).

bonneville

Derapata

Ranking: 483

15770932

15770932 Inviato: 25 Feb 2017 14:04

Grazie Bonneville,
Vale l'ipotesi "Sono io che mi creo problemi":
Visto finalmente alla luce del sole e non piu' di notte la prima rosetta non e' metallica (cuoio?) e probabilmente era piana e si e' deformata col tempo. Ora si vedono le impronte dell'altra e il montaggio corretto e' quello di destra, anzi, non avrebbe neppure senso differenziare le cose.

Grazie mille e cordiali saluti

Paolo

P.s.: mi piace la meccanica, ma non sono un meccanico, quindi spero di essere perdonato se mi scappano delle sciocchezze.

Bonfip

Senza Targa

Ranking: 39

Pagina 3 di 8

Vai a pagina Precedente 1 234 5 6 7 8 Successivo

Non puoi inserire nuovi Topic
Non puoi rispondere ai Topic
Non puoi modificare i tuoi messaggi
Non puoi cancellare i tuoi messaggi
Non puoi votare nei sondaggi

Indice del forum → Forum Moto d'Epoca → Forum Moto Guzzi d'epoca
