Phva 17,5 su booster: installazione fai da me
15691329
15691329 Inviato: 6 Set 2016 21:27
Oggetto: Phva 17,5 su booster: installazione fai da me


Ciao ragazzi... ho un problema nel montaggio di un carburatore phva 17,5 su booster, al posto del 12.

Attenzione warning: Si, lo so, argomento trito e ritrito ma purtroppo nei moltissimi topic che ci sono, le immagini sono state cancellate tutte, quindi non si capisce più niente eusa_wall.gif
Mi sa che alla fine faccio io una mini guida... se mi riesce di montarlo! 0510_five.gif rotfl.gif

Vi dico dove son arrivato, voi correggetemi 0510_inchino.gif

Dunque, lato venturi-filtro aria: nell'imbocco sopra a destra ci va la canna della benza (su questo spero di non sbagliare)

immagini visibili ai soli utenti registrati



Poi, lato aspirazione cilindro, ci sono tre imbocchi ed è qui il casino...
io ho ipotizzato:
quello sopra, bello grosso, va al depressore;
poi a destra ce ne son due, uno oro e uno color carburatore. Quello oro è l'olio e quello sopra? dove va? Lo devo tappare?

immagini visibili ai soli utenti registrati



Grazie !!!!!

15691434
15691434 Inviato: 7 Set 2016 7:18

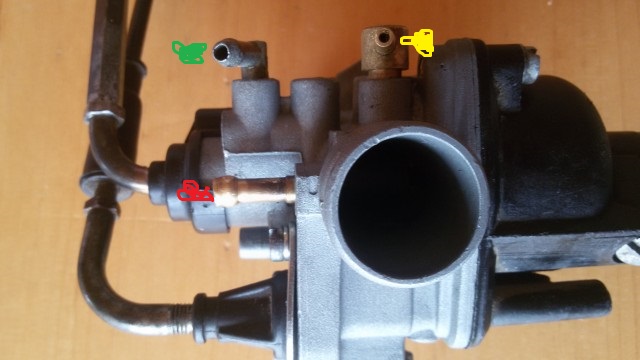

immagini visibili ai soli utenti registrati


Pallino rosso= depressore
Pallino verde= circuito di raffreddamento che devi tappare
Pallino giallo= olio
0509_up.gif doppio_lamp.gif

15691452
15691452 Inviato: 7 Set 2016 7:42


Entony14 ha scritto:
Immagine: Link a pagina di Motoclub Tingavert
Pallino rosso= depressore
Pallino verde= circuito di raffreddamento che devi tappare
Pallino giallo= olio
0509_up.gif doppio_lamp.gif


Ottimo, son contento che qualcosa c'ho capito. rotfl.gif
mi è sembrato strano però che ci sia solo un ingresso per il raffreddamento; non dovrebbe esserci mandata e ritorno? Va bè, comunque salvo l'immagine e appena possibile mi metto sotto icon_mrgreen.gif

Grazie!

15691457
15691457 Inviato: 7 Set 2016 7:49


Tbru ha scritto:
Ottimo, son contento che qualcosa c'ho capito. rotfl.gif
mi è sembrato strano però che ci sia solo un ingresso per il raffreddamento; non dovrebbe esserci mandata e ritorno? Va bè, comunque salvo l'immagine e appena possibile mi metto sotto icon_mrgreen.gif

Grazie!

Si i teoria ce ne sono 2 icon_rolleyes.gif
Lo puoi staccare direttamente senza tapparlo 0509_up.gif doppio_lamp.gif

15691492
15691492 Inviato: 7 Set 2016 9:12


In effetti si vede come tra il primo collegamento al raffreddamento e l'entrata dell'olio, vi sia proprio lo spazio per l'inserimento di un altro ugello di collegamento.

Comprando il carburatore usato evidentemente non mi è stato dato, ma poco mi importa, visto che il mina verticale va spavaldo all'aria e non vuole questi escamotage moderni come il raffreddamento a liquido 0509_si_picchiano.gif

icon_xd_2.gif 0510_saluto.gif

15691614
15691614 Inviato: 7 Set 2016 11:34


Tbru ha scritto:
In effetti si vede come tra il primo collegamento al raffreddamento e l'entrata dell'olio, vi sia proprio lo spazio per l'inserimento di un altro ugello di collegamento.

Comprando il carburatore usato evidentemente non mi è stato dato, ma poco mi importa, visto che il mina verticale va spavaldo all'aria e non vuole questi escamotage moderni come il raffreddamento a liquido 0509_si_picchiano.gif

icon_xd_2.gif 0510_saluto.gif

Ottimo 0509_si_picchiano.gif 0510_saluto.gif
