Tentativo di creare una derbi gpr 350cc

14789126

14789126 Inviato: 27 Dic 2013 23:54

Chiedo perdono e confermo che non avevo capito cosa voleva eliminare

Mikgod88

Super Sport

Ranking: 662

14789315

14789315 Inviato: 28 Dic 2013 11:07

non ci sarei mai arrivato, ero convinto che era una questione di fluidodinamica.
ma il momento di maggior forza non è appena dopo la compressione??
per il lamellare stavo già pensando per attaccarlo direttamente sul cilindro, togliendo il collettore di aspirazione originale.

mazzo1

Solo Gas

Ranking: 576

14789497

14789497 Inviato: 28 Dic 2013 15:08

Sono influenzato e non sono lucido per consigli.

snowstorm

Esperto di Meccanica

Ranking: 1771

14793712

14793712 Inviato: 2 Gen 2014 9:33

ecco qua il lamellare che ho intenzione di usare

immagini visibili ai soli utenti registrati

appena fatto il collettore metterò delle foto anche di quello.
volevo rifinire un po' i bordi dei travasi, quelli all' interno del cilindro, perché ci sono molte bave di lavorazione.
ma qualcuno mi sa dire in che direzione devono puntare, se verso la testata o al centro del cilindro?

mazzo1

Solo Gas

Ranking: 576

14794065

14794065 Inviato: 2 Gen 2014 14:45

intendi il pacco lamellare?

Mikgod88

Super Sport

Ranking: 662

14794142

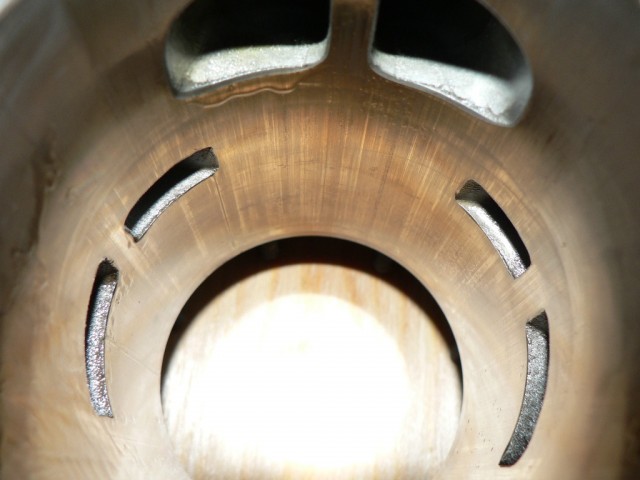

14794142 Inviato: 2 Gen 2014 16:08

non intendo questi

immagini visibili ai soli utenti registrati

mazzo1

Solo Gas

Ranking: 576

14794269

14794269 Inviato: 2 Gen 2014 18:05

mazzo1 ha scritto:

non intendo questi

Immagine: Link a pagina di Motoclub Tingavert

Non cambiare inclinazione dei travasi ,
piu' che altro, mi pare che dimensioni delle luci di destra sono diverse da quelle di sinistra , misurale e rendile uguali( naturalmente destra con la sinistra) ,
per i travasi devi renderli uguali come dimensioni e dagli solo una ripulita con carta vetrata fina .
Visto che hai deciso per il lamellare ........
Da quanto e' il carburatore del pacco lamellare ,
devi abbassare le luci d' asp con 2 fresature ( larghezza 1/3 della luce) in modo da prolungare la fase,
Vedere la possibilita' di fare in foro (per fare il quinto travaso) che unisca collettore d' asp con una inclinazione di 60° verso l' alto con una fasatura ( altezza luce) uguale a quelle di travasi

snowstorm

Esperto di Meccanica

Ranking: 1771

14795505

14795505 Inviato: 3 Gen 2014 20:57

Si è dovuto dalla cromatura che copre in parte il travaso.
Il lamellare è per un 40, ma per adesso uso il mio 38, se poi troverò qualcosa di più crosso in futuro lo monterò.
Ma oltre ad abbassare il travaso d'aspirazione non devrei aprire una luce sul pistone?

mazzo1

Solo Gas

Ranking: 576

14800224

14800224 Inviato: 8 Gen 2014 8:13

proseguimento dei lavori:
ho fatto fresare il cilindro per creare l' appoggio del pacco lammellare, ma a causa di un diferro del cilindro (una piccola crepa) il separatore posto al centro dell' aspirazione si è rotto

.
comunque ho provato a far passare il pistone, e non da nessun problema

immagini visibili ai soli utenti registrati

qualcuno sa dove posso trovare o se esiste lo schema elettrico o manuale officina di questo motore?

mazzo1

Solo Gas

Ranking: 576

14800389

14800389 Inviato: 8 Gen 2014 10:47

Non ci hai pensato troppo su se montare o no il lamellare, bravo

Come pensi di fissarla la sede del pacco ?

Mikgod88

Super Sport

Ranking: 662

14800496

14800496 Inviato: 8 Gen 2014 11:41

sai com' è, se ci si pensa troppo su queste cose, dopo non si fa nulla

.

per fissale vorrei mettere 4 viti in linea ai segni rossi

immagini visibili ai soli utenti registrati

di materiale per forare c'è, se neccessario ne metterò 6 di viti, vedremo quando è prontro il pacco lamellare.

mazzo1

Solo Gas

Ranking: 576

14800519

14800519 Inviato: 8 Gen 2014 11:54

Io dico la mia, non é meglio usare del collante strutturale così da non intaccare la resistenza del cilindro?

Mikgod88

Super Sport

Ranking: 662

14800649

14800649 Inviato: 8 Gen 2014 13:33

Mikgod88 ha scritto:

Io dico la mia, non é meglio usare del collante strutturale così da non intaccare la resistenza del cilindro?

di che tipo?

non ne ho mai sentito parlare.
ma terrebbe il peso del lamellare e carburatore?

mazzo1

Solo Gas

Ranking: 576

14800814

14800814 Inviato: 8 Gen 2014 15:23

A voglia, le migliori sono loctite e 3m
Il politecnico di Torino ha costruito una ciclistica intera e anche la bimota la usa nella sua moto 2

Mikgod88

Super Sport

Ranking: 662

14800875

14800875 Inviato: 8 Gen 2014 16:02

Mikgod88 ha scritto:

A voglia, le migliori sono loctite e 3m
Il politecnico di Torino ha costruito una ciclistica intera e anche la bimota la usa nella sua moto 2

Anni addietro contattai la 3M per un incollaggio di un particolare aeronautico e mi mandarono un' interessante informativa ,
Non penso sia una buona idea, le temperature di lavoro sono molto piu' alte, comunque sono prodotti che devono essere cotti in autoclave per avere il massimo della tenuta
Link a pagina di Ariximballaggi.it

snowstorm

Esperto di Meccanica

Ranking: 1771

14800945

14800945 Inviato: 8 Gen 2014 16:45

Alcuni basta un forno"normale" però va si calcolato il fattore temperatura ma secondo me qualcosa c'è

Mikgod88

Super Sport

Ranking: 662

14804652

14804652 Inviato: 11 Gen 2014 10:59

per pochi euro ho recuperato questo carburatore, è praticamente nuovo.

immagini visibili ai soli utenti registrati

quello piccolo è il mio vecchio 38

mazzo1

Solo Gas

Ranking: 576

14804873

14804873 Inviato: 11 Gen 2014 15:49

Bel colpo

Mikgod88

Super Sport

Ranking: 662

14806510

14806510 Inviato: 13 Gen 2014 10:23

aggiungo la foto del foro d' aspirazione allargato per il lamellare,

immagini visibili ai soli utenti registrati

è da rifinire ma per farlo aspetto il conettore in modo da non avere gradini indesiderati.

mazzo1

Solo Gas

Ranking: 576

14806580

14806580 Inviato: 13 Gen 2014 11:31

Quei segni di pennarello sono perché devi allargarlo ancora?

Mikgod88

Super Sport

Ranking: 662

14806604

14806604 Inviato: 13 Gen 2014 11:57

li ho fatti per capire dove arrivare, quel quadratino centrale soppra alla aspirazione è dove devo forare per la terza aspirazione.

mazzo1

Solo Gas

Ranking: 576

14806856

14806856 Inviato: 13 Gen 2014 15:25

Te lo chiedo perché se togli tutto quel materiale a destra rischi che dopo il pacco lamellare in quella posizione tocca male e pesca aria

Mikgod88

Super Sport

Ranking: 662

14806949

14806949 Inviato: 13 Gen 2014 16:40

si si, lo colorato apposta per non rovinarlo.
la largezza è pressoche quella definitiva, l' altezza che dovrò rifinire una volta che mi arriva il lamellare.

mazzo1

Solo Gas

Ranking: 576

14810418

14810418 Inviato: 16 Gen 2014 9:34

ecco altre foto del lavoro sul cilindro

immagini visibili ai soli utenti registrati

sono un pò scure perchè le ho fatte alla sera col telefonino, ma si può vedere il travaso che ho aggiunto.
cosi non si vede molto ma il travaso ha una inclinazione di circa 60°, appena riesco ne metto una che si vede meglio

mazzo1

Solo Gas

Ranking: 576

14811103

14811103 Inviato: 16 Gen 2014 18:11

bel lavoro

matteo392

Derapata

Ranking: 431

14811632

14811632 Inviato: 17 Gen 2014 8:13

ho rifatto le foto, anche se non sono perfette si vede un pelo meglio

immagini visibili ai soli utenti registrati

devo rifinire tutti bordi, ma per farlo aspetto il pacco lamellare.

mazzo1

Solo Gas

Ranking: 576

14816597

14816597 Inviato: 21 Gen 2014 10:37

in attesa dei vari pezzi tra cui anche cuscinetti e paraoli, che dovrebbero arrivarmi il tutto domani, ho reso i travasi cater e cilindro, della stessa forma e dimensione, cosa che da originame non era.

immagini visibili ai soli utenti registrati

mazzo1

Solo Gas

Ranking: 576

14817513

14817513 Inviato: 21 Gen 2014 21:23

Bel lavoro peró togli gli spigoli nella parte bassa della sacca

Mikgod88

Super Sport

Ranking: 662

14819432

14819432 Inviato: 23 Gen 2014 8:43

Mikgod88 ha scritto:

Bel lavoro peró togli gli spigoli nella parte bassa della sacca

intendi la parte verso il cuscinetto?

mazzo1

Solo Gas

Ranking: 576

14819447

14819447 Inviato: 23 Gen 2014 8:53

purtroppo le attese vanno per le lunghe, sia lamellare e cusinetti hanno subito un ritardo

.
va be nel frattempo mi sono inventato qualcos'altro da fare

.
ho fatto alcune misure e ho visto che potrei sostituire il volano e le bobine vecchie, con quelle più nuove e leggere della derbi 50cc.

immagini visibili ai soli utenti registrati

in pratica posso prendere il cono che va sulla biella e montarlo sul volano della derbi, che pesa circa 1,5 kg in meno, poi togliendo anche la corona dell' avviamento elettrico si alegerirebbe ulteriormente.
iniltre non dovrei modificare l' impianto elettrico originale della moto.

mazzo1

Solo Gas

Ranking: 576
