La storia infinita: 998R

14912951

14912951 Inviato: 1 Apr 2014 13:16

Ma li sotto, nel codone, non ci devi mettere il serbatoio raccolta vapori del basamento?

denta

Senza Freni

Ranking: 165

14913265

14913265 Inviato: 1 Apr 2014 16:46

Certo, è per questo che ho scritto "prossimamente sposterò il controller nel mazinga". Però, ora, non ho modo, tempo e finanze per lo sfiato, quindi continuo ad utilizzare quello artigianale senza ricircolo nell'airbox.

Mi ricollego a quanto detto da Roberto in precedenza: il serbatoio in carbonio, per potersi chiamare serbatoio, dovrebbe avere un rivestimento di kevelar all'interno, che conferisce la funzione anti incendio. Altrimenti è un nudo e crudo contenitore in carbonio.

Sabato ho parlato con il padre della mia amica, per ora prova a sentire suoi ex colleghi ed amici che ancora gravitano intorno a Ferrari e Ducati, se poi non riesce a trovarmi niente, si metterà lui stesso al lavoro per realizzare un serbatoio. Alluminio ovviamente.

Se ne scappasse fuori uno in carbonio non mi dispiacerebbe, però....

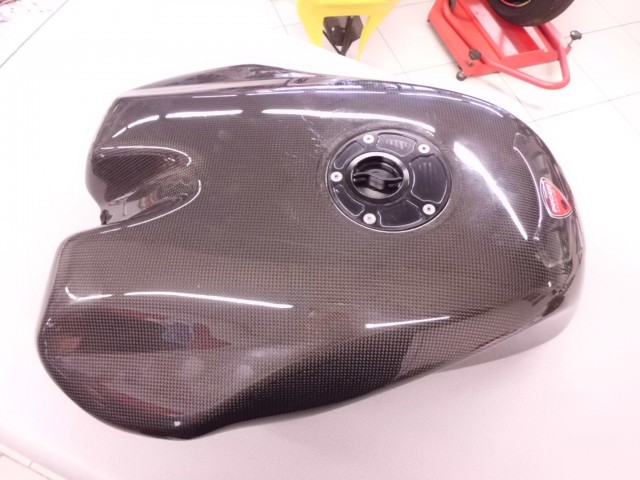

Esempio di serbatoio con rivestimento interno antifiamma, foto prese dal web.

immagini visibili ai soli utenti registrati

tom998r

MotoGp

Ranking: 1010

14913959

14913959 Inviato: 2 Apr 2014 3:03

tom998r ha scritto:

Esempio di serbatoio con rivestimento interno antifiamma, foto prese dal web.

Immagine: Link a pagina di Motoclub Tingavert
Immagine: Link a pagina di Motoclub Tingavert

Tom sarò onesto, a mio modesto avviso, per quello che vuoi farci tu con la tua moto(solo pista) consiglierei un serbatoio in alluminio anziché carbonio in quanto più sicuro, più "resistente" e sicuramente di più facile riparazione.
Non a caso, come tu sai, in SBK usano proprio serbatoi i alluminio.

rossana998

Impennata

Ranking: 383

14914233

14914233 Inviato: 2 Apr 2014 9:55

Condivido il tuo pensiero infatti. Allo stato attuale potrebbe rimanere il serbatoio originale molto a lungo, o un surrogato dello stesso.

Il padre della mia amica ha fatto 2 conti e gli costerebbe di più di quanto mi è stato preventivato per un serbatoio di alluminio.

Il carbonio ha pro e contro, come tutti sappiamo. Devo confessare che non sono mai stato un amante del carbonio, ma ultimamente con alcuni componenti, primo tra tutti il mazinga, mi sono ritrovato con me stesso e con quel materiale, una volta che ho notato la resistenza vs peso e spessori.

Non che non la conoscessi prima, ho soltanto avuto un colpo di fulmine recentemente dopo anni di trattative amorose.

tom998r

MotoGp

Ranking: 1010

14914391

14914391 Inviato: 2 Apr 2014 11:48

tom998r ha scritto:

Mi fai vedere la tua attuale soluzione?

denta

Senza Freni

Ranking: 165

14916014

14916014 Inviato: 3 Apr 2014 12:02

Preferisco di no.... mi vergogno....

Poi mi copriresti di insulti per la dozzinale "boccia di sfiato".

In pratica è una bottiglietta di plastica di medie dimensioni, fascettata e nastrata al telaietto sella. Ci arriva un tubo dallo sfiato del basamento, dentro ha una spugna per fermare tracce d'olio, poi un tubo di sfiato per compensare la pressione con quella atmosferica.

Fondamentalmente, come saprete, è solo un polmone per sfogare la pressione originata dal pompaggio nel carter, quindi più grande è il volume a disposizione, meglio è. Cosa c'è di più grande dell'atmosfera? Ovviamente con tutte le precauzioni del caso per non inondare d'olio chi segue (vedi spugna e collo d'oca per evitare gocciolamenti).

Però in foto fa davvero pietà!!!

tom998r

MotoGp

Ranking: 1010

14926335

14926335 Inviato: 10 Apr 2014 12:25

Piccolo passo per l'umanità, ma grande per me: il perno ruota anteriore.

Me ne ha fatti 2 un amico che lavora su tornio CNC, quello in foto è da alesare Ø19 all'interno (lo faccio al tornio parallelo dove lavoro) e pelare con la tela per togliere un paio di centesimi.

Verso le 14 vado da un fornitore (trattamentista) a chiedere info per la brunitura o qualsiasi altro tipo di protezione.

Piano piano ricomporrò il puzzle.

immagini visibili ai soli utenti registrati

tom998r

MotoGp

Ranking: 1010

14926365

14926365 Inviato: 10 Apr 2014 12:43

In che materiale l'hai fatto?

denta

Senza Freni

Ranking: 165

14926376

14926376 Inviato: 10 Apr 2014 12:58

39NiCrMo3 con Rp0.2 circa 900-950 N/mm2 e resilienza di circa 45. Costo 1,28€/kg, preso tramite l'azienda in cui lavoro.

L'originale è in 30NiCrMo16, materiale dall'elevatissima resistenza agli urti, circa 3 volte quella del 39NiCrMo3 a parità di temperatura di rinvenimento. Costo di circa 15€/kg.

Esagerato per noi comuni mortali, considerando inoltre che quello SBK/GP è barenato 20,5 interno, mentre il mio sta sui 19, alesato.

tom998r

MotoGp

Ranking: 1010

14926421

14926421 Inviato: 10 Apr 2014 13:27

tom998r ha scritto:

Ci stai dentro alla grande

Troppo belli.

rossana998

Impennata

Ranking: 383

14926427

14926427 Inviato: 10 Apr 2014 13:29

Ma non ho capito il motivo di sto sbatti

Credevo l'avessi fatto in titanio per alleggerire...

denta

Senza Freni

Ranking: 165

14926449

14926449 Inviato: 10 Apr 2014 13:43

Come dissi in precedenza: qualcuno sa già. Il perno originale non mi andava più bene.

Spero di mostrarvi il motivo in pochi giorni, ormai dovrei esserci.

tom998r

MotoGp

Ranking: 1010

14931580

14931580 Inviato: 14 Apr 2014 14:48

Un veloce aggiornamento con il lavoro fatto al CAD ieri pomeriggio mentre guardavo la SBK: i distanziali da mettere tra cuscinetti ruota e piedini forcella.

Rispettivamente il sinistro ed il destro. Col sinistro proverò a farlo semplicemente cilindrico, se poi non basterà sarò costretto a procedere con lo scalettamento simile a quello disegnato.

immagini visibili ai soli utenti registrati

tom998r

MotoGp

Ranking: 1010

14973638

14973638 Inviato: 13 Mag 2014 19:33

Entrata a gamba tesa, per aggiornare un po' l'evoluzione della mia moto, con alcune foto di un "lavoretto" che mi ha permesso di trascorrere decinaia di notti insonni.

In seguito ad un problemino occorso durante una giornata a Vallelunga, si è reso necessario smontare le teste. A questo punto... perché non metter mano sui condotti e sulla camera di combustione? Di fabbrica, nonostante la moto sia una R, sono INDECENTI.

Trovo un dremel 400 con valigetta, flessibile e moltitudine di accessori superscontato in una ferramenta che sta praticamente chiudendo e.... via alle danze.

Dopo 3 anni in cui, come detto in precedenza, corro in lungo ed in largo per l'Italia, oltre a qualche toccatina in Inghilterra e Turchia, spacco la muratura di mezza casa e la ricostruisco dopo aver passato le guaine per predisposizione antifurto, home theatre, fotovoltaico e non so cos'altro, dopo aver piastrellato 2 sottotetti che partono da 130 e finiscono a 38cm (178cm x 80kg del sottoscritto in posizione "gheisha" per posare le mattonelle, ve lo immaginate che scena pietosa?) e non ricordo quali e quante altre cose portate avanti.... riesco finalmente nell'estate del 2012, nella "notte della ballerina", a dire quanto segue:

"Sono soddisfatto del lavoro eseguito, posso considerarlo finito"

Non sono un professionista e non mi ha insegnato nessuno, però, come primo lavoro sui condotti di una testa, a distanza di due anni guardo le foto con il sorriso sulle labbra.

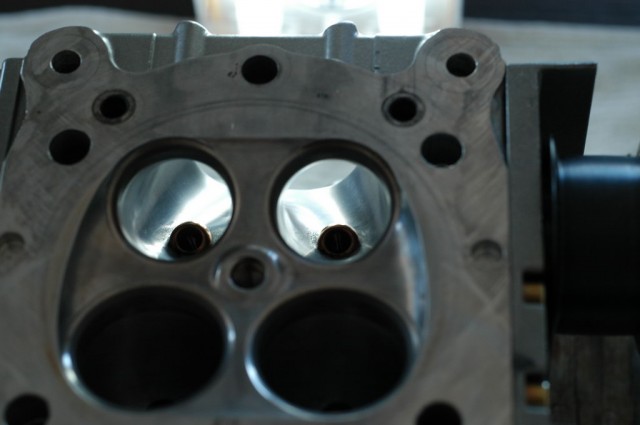

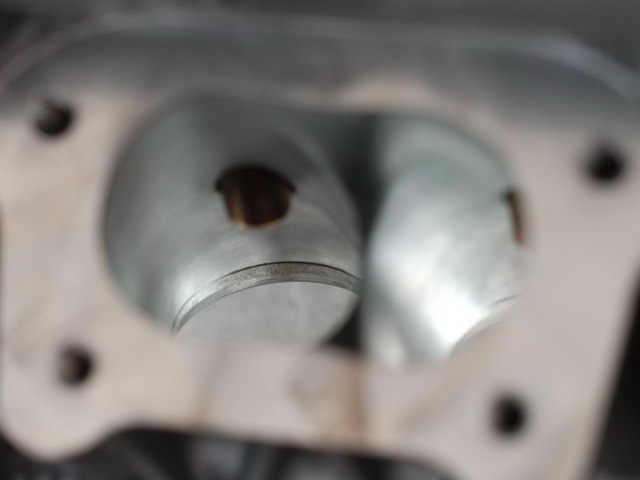

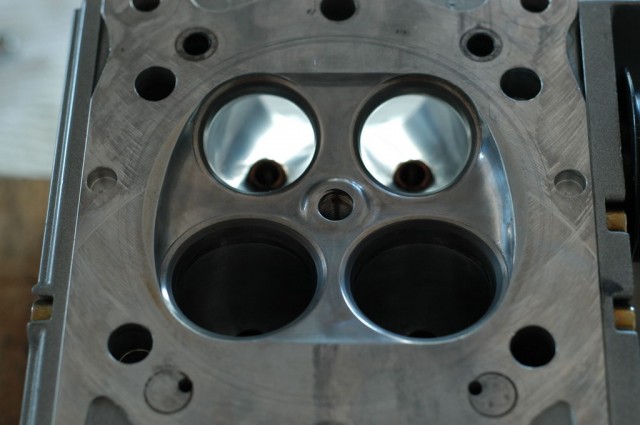

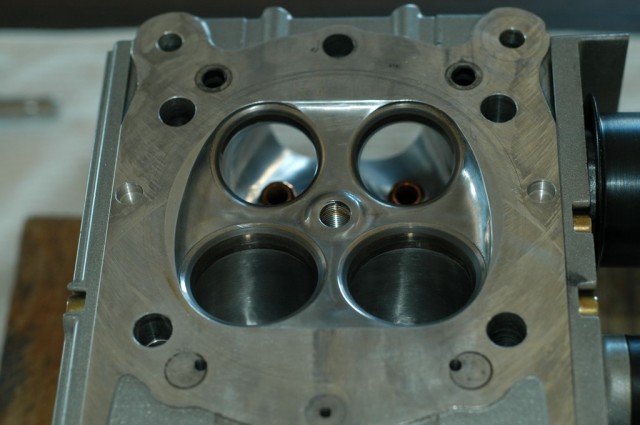

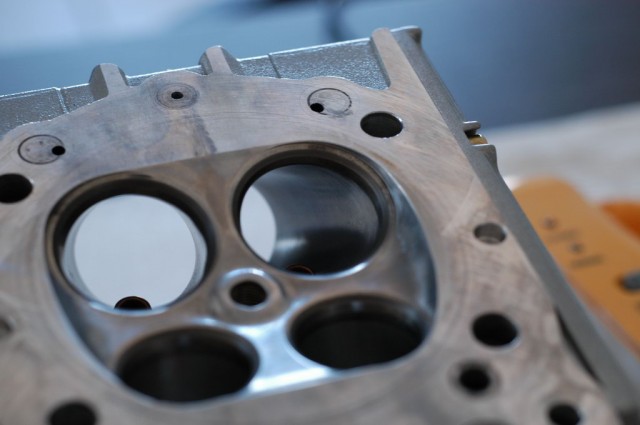

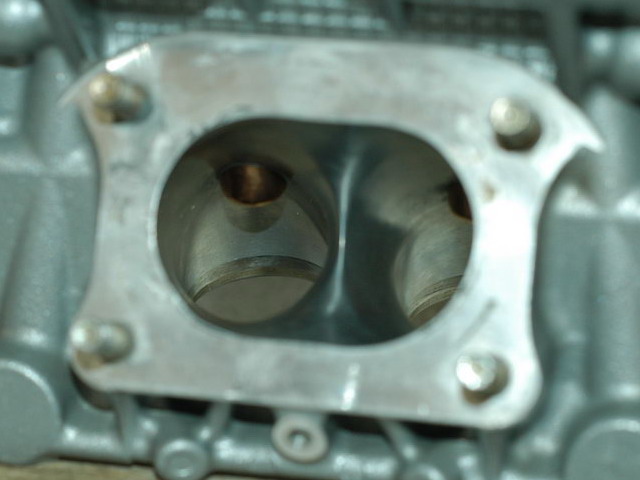

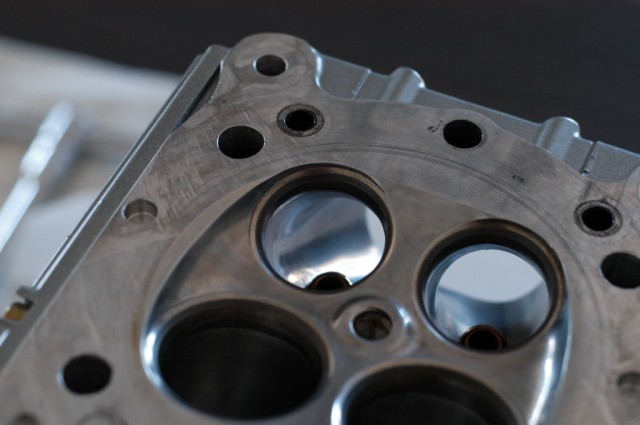

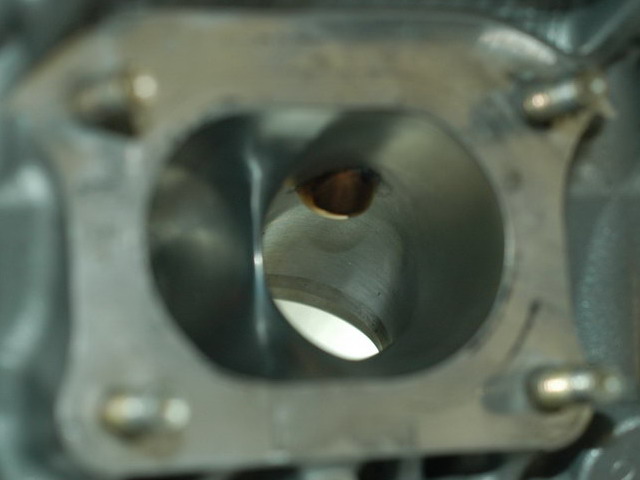

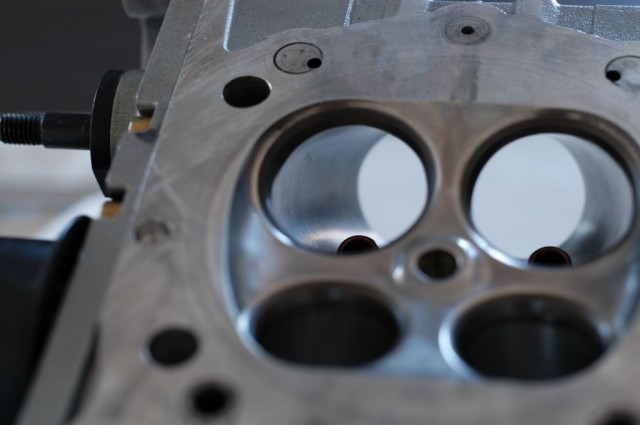

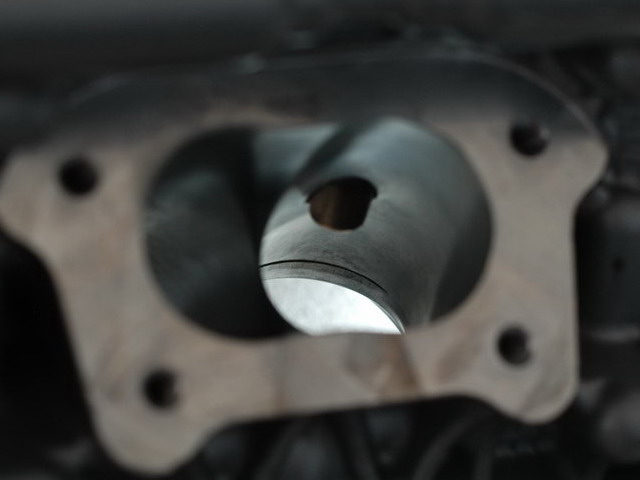

Camera di combustione e condotti di scarico lucidi, aspirazione rugosa. Le foto non sono ottimissime, ma rendono l'idea.

immagini visibili ai soli utenti registrati

tom998r

MotoGp

Ranking: 1010

14975957

14975957 Inviato: 15 Mag 2014 0:31

tom998r ha scritto:

Alla faccia che non sei del mestiere.
bravo, ma veramente Bravo.
L'asportazione poi hai deciso di lasciarla rugosa come dicevi qualche messaggio sopra?

rossana998

Impennata

Ranking: 383

14976448

14976448 Inviato: 15 Mag 2014 11:38

Un sentito ringraziamento.

Come detto in precedenza: sono troppo sicuro della mia identità sessuale per darti un bacio.....

Alla fine l'aspirazione l'ho lasciata ruvida, ma non troppo. L'amico della GP mi diceva che per l'80% l'importante è la forma del condotto, la finitura incide per il 20. In quel 20%, ruvida garantisce un'erogazione più dolce, lucida più seghettata. Considerato che posso modificare autonomamente la gestione elettronica, ho scelto una soluzione intermedia per correre dietro ad un po' più di prestazioni.

I condotti della 748, invece, li sto facendo più rugosi.

tom998r

MotoGp

Ranking: 1010

15056083

15056083 Inviato: 14 Lug 2014 13:09

Cari amici, nonostante l'assenza da questi schermi, non sono stato fermo, tutt'altro.

Avrei dovuto star fermo, causa piccola frattura alla mano destra, ma perché non sperimentare nuove tecniche di guarigione? Ho così verificato che fresare e tornire fa guarire le ossa in fretta.

Mi sono dilettato nel realizzare il primo esemplare di pedana, dopo tante prove in legno, tante misure e tante modifiche. Ovviamente non sarà l'ultimo sviluppo, almeno finché avrò a disposizione una fresa a controllo numerico.

E' veramente una gran soddisfazione vedere un pezzo uscito dalla mia mente, ora reale al 100%. Potrà piacere o no, ma la cosa più bella è che è un pezzo che ho creato in tutto e per tutto.

Non dite al mio ortopedico però che non sono stato fermo come gli ho fatto credere.....

Foto a seguire.

Si inizia il lavoro (ore 15:00 circa dello scorso sabato).

immagini visibili ai soli utenti registrati

Ricorda qualcosa?

immagini visibili ai soli utenti registrati

Il sopra è fatto

immagini visibili ai soli utenti registrati

Su consiglio del mio migliore amico (eccellente programmatore CAM ed ex fresatore), semplificazione della mia vita tramite staffaggio per lavorare il dietro.

immagini visibili ai soli utenti registrati

Ricominciaaaaaamoooooo (ore 21:00 dello scorso venerdì).

immagini visibili ai soli utenti registrati

Sta prendendo forma

immagini visibili ai soli utenti registrati

Quasi fatta

immagini visibili ai soli utenti registrati

In finitura

immagini visibili ai soli utenti registrati

Un po' di meritata notorietà: in fondo la "bambina" è del 1989

immagini visibili ai soli utenti registrati

Prodotto finito (ore 01:00 circa di sabato mattina, doccia e pulizia fresa compresa). Poco importa che sono stato fino alle 2:30 a tentare di chiudere il cancello automatico dell'azienda, che non ne voleva sapere di muoversi. Erano le batterie delle fotocellule.... cambiate dopo un'ora abbondante che imprecavo.

immagini visibili ai soli utenti registrati

Con poggiapiede spider e paratacco in carbonio montata sulla moto

immagini visibili ai soli utenti registrati

tom998r

MotoGp

Ranking: 1010

15056298

15056298 Inviato: 14 Lug 2014 15:54

La monti cosi', "nature", senza un trattamento superficiale anti ossidazione?
Bel lavoro comunque!!!

denta

Senza Freni

Ranking: 165

15056340

15056340 Inviato: 14 Lug 2014 16:35

Grazie mille!!!

Non è ancora finita al 200%: i fori sono ancora filettati M8, anziché passanti Ø8,5, per avere ancora la possibilità di fissarla tramite viti.

Devo abbassare gli appoggi di un paio di millimetri, ero stato sul largo per sicurezza di non dover spessorare per avere gioco tra pedana e carbonio.

Poi pensavo di scavare una tasca per alloggiare la parte rettangolare del poggiapiede, un paio di mm anche per questa.

Dopodiché farò la sinistra (che ha meno problemi di ingombro) e le porterò ad anodizzare nere.

Mi sono ovviamente ispirato alle pedane RS, volendo qualcosa di estremamente personalizzato.

Dubito che ce ne siano altre 2 uguali al mondo!!!

tom998r

MotoGp

Ranking: 1010

15057460

15057460 Inviato: 15 Lug 2014 14:05

Viste da "qui" sono ancora più belle........
Me le faresti sù richiesta?

rossana998

Impennata

Ranking: 383

15057462

15057462 Inviato: 15 Lug 2014 14:05

rossana998

Impennata

Ranking: 383

15057623

15057623 Inviato: 15 Lug 2014 15:47

Ne possiamo parlare. Devo solo addebitarti un investigatore privato che controlli se a casa mia, di notte, ci sono il postino o l'idraulico.

Sai, se continuo a passare le nottate di fronte ad una fresa....

tom998r

MotoGp

Ranking: 1010

15060626

15060626 Inviato: 17 Lug 2014 16:07

Scherzi a parte, ho parlato con un amico che ha macchine più performanti di quelle dell'azienda in cui lavoro, si potrebbe fare. Abbiamo quantificato quanto possa più o meno costare fare due pedane, a breve faremo una prova per confermare le tempistiche preventivate.

Info in PM, se ci fosse reale interesse, che comunque mi fa felice visto l'impegno messo per realizzare quel pezzo, finora unico.

Sabato prossimo invece dovrebbe arrivare Babbo Natale direttamente a casa mia e portarmi un "regalino" (dietro lauto compenso) in modo da farmi portare, finalmente, la moto sul banco.

Poi se tutto va nel verso giusto, entro i primi di agosto dovrei ricevere un altro regalo, sotto forma di "provvigione" stavolta. Così risponderò ad una precedente domanda di denta.

Mai fermarsi!!!

tom998r

MotoGp

Ranking: 1010

15101888

15101888 Inviato: 25 Ago 2014 18:11

Ci siamo. Dopo 4 anni di lavoro, dopo notti insonni ad asportare alluminio col dremel, dopo "lungaggini" tipiche del sottoscritto, dopo attese interminabili di questo o quell'altro amico o conoscente che mi aiutava per un disegno, una tornitura, un cablaggio..... ci siamo quasi.

Siamo partiti da quello che avevo ritirato con auto e carrello da una cittadina nel Lazio, in veste praticamente originale, per poi passare a quello che avevo mostrato in precedenza e che riporto nuovamente a seguire.

immagini visibili ai soli utenti registrati

Ci sono state, come saprete già, alcune modifiche. Altre seguiranno, ma per ora mi fermo qua, per un mese circa, visto che devo fare dei lavori sulla casa e le ferie sono finite.

Nelle prossime foto si vedranno alcune cose che spiegano il perché del perno tornito da pieno in 39NiCrMo3, il nuovo sistema di ricircolo dei vapori del basamento, cosa c'era dentro alla famosa scatola del translogic ricevuta a marzo.... e tante altre cose.

Potete ben immaginare che sono "abbastanza" felice del risultato.

Mancano alcune cose, paracalore scarico e mappatura in primis, prevista per sabato 6 settembre, se questo sabato non dovessi riuscire come penso, per altri impegni. Il radiatore olio, quello che mi è stato venduto con l'MB per l'acqua non andava bene, l'ho mandato a modificare da mesi e da altrettanti mesi aspetto di sapere se è modificabile.... Alcuni adesivi, specie quelli sul sottocarena, li metterò dopo aver riverniciato nonché modificato lo stesso per alloggiare il radiatore olio.

Mi sono già fissato su cose come il serbatoio in carbonio, mozzo grande, etc. Ma per ora rallento un attimo, anche perché devo riprendere a lavorare sulla 748, prima che si ribelli. La sto pian piano ricomponendo e riportando completamente originale, a meno di di qualche piccolo particolare in carbonio qua e là.

Spero di aver fatto cosa gradita ad inserire le foto ed un breve (ma neanche tanto) resoconto di quanto vissuto dalla contrattazione all'acquisto, dalle prime modifiche a quelle odierne.

Vi garantisco che appena la mia ragazza va a letto, invece di correre dagli amici o dall'amante, passo almeno un'ora ogni sera a riordinare il garage. Ovvero a farmi mangiare dalle zanzare mentre sto tra le mie moto.

immagini visibili ai soli utenti registrati

Valvola grande RS per lo sfiato del basamento, con annesse e connesse tubazioni per andata e ritorno dal sottocoda con vaso espansione maggiorato della CM Composit (provvigione di recenti vendite).

immagini visibili ai soli utenti registrati

Particolari della microDAS (o MT941) che mi è stata regalata da chi mi ha fatto il lavoro del cablaggio e della programmazione dell'MT940 per farlo funzionare in modalità CAN, con il suo splendido connettore militare. Dall'altro lato ci sono il sensore p/T aria e la presa diagnosi che mi consente di comunicare con centralina e uDAS. Dal davanti si vedono la culla in alluminio che ho realizzato (provvisoria, quindi.... definitiva) ed il controller M163 Microtec per la mappatura.

immagini visibili ai soli utenti registrati

Staffa porta sensore velocità in alluminio e staffa per adattare il parafango alla nuova forcella, in acciaio, 29 grammi.

immagini visibili ai soli utenti registrati

Visto che la mia batteria era finita e che quella prestatami dal vicino stava mostrando i segni indelebili dell'età... perché non passare al litio?

immagini visibili ai soli utenti registrati

3,3kg risparmiati per meno di 100€. Non male.

immagini visibili ai soli utenti registrati

Una batteria al piombo nuova normalmente ha 12,75V. Qui siamo a mezzo Volt al di sopra, dopo averla usata ho letto 13,25V Anche l'amperaggio è notevolmente superiore, tipo 260A contro i 210A della Yuasa per quanto riguarda la corrente di spunto. Basti pensare che ha avviato un 104mm fermo dal novembre 2013 senza esitazioni al primo colpo.

tom998r

MotoGp

Ranking: 1010

15102140

15102140 Inviato: 25 Ago 2014 21:47

Grande TOM, complimenti per i lavori, la moto e la passione

Giusto tributo alla moto più bella del mondo, un vero mito senza tempo

Marchino998

Derapata

Ranking: 432

15102789

15102789 Inviato: 26 Ago 2014 13:28

Bellissima, complimenti...

denta

Senza Freni

Ranking: 165

15102973

15102973 Inviato: 26 Ago 2014 15:23

immagini visibili ai soli utenti registrati

Valvola grande RS per lo sfiato del basamento, con annesse e connesse tubazioni per andata e ritorno dal sottocoda con vaso espansione maggiorato della CM Composit (provvigione di recenti vendite).

immagini visibili ai soli utenti registrati

[img]Link a pagina di Motoclub Tingavert

Vista così sembra un modellino sbk!!
Tipo MINICHAMPS!!
998 RS sbk Tom Replica

rossana998

Impennata

Ranking: 383

15106943

15106943 Inviato: 30 Ago 2014 0:22

Grazie ragazzi per le vostre gentilissime parole.

Fa piacere condividere con chi è malato della mia stessa malattia!!!

tom998r

MotoGp

Ranking: 1010

15130751

15130751 Inviato: 19 Set 2014 21:56

che dire !! fantastica ! moto veramente notevole!!

Poccia63

Super Sport

Ranking: 687

15132805

15132805 Inviato: 22 Set 2014 12:50

Estendo con piacere i miei sentiti ringraziamenti anche all'amico Poccia.

Aggiungo un paio di foto per denta. Dalla forcella installata si era capito il perché dello sbattimento per creare un nuovo perno ruota anteriore. La seconda domanda "difficile" che mi avevi fatto era su che tipo di scatola sfiato basamento avevo impiegato.

Con un po' di autoironia mostro le foto della soluzione economica ed indecente che avevo realizzato fino alla scorsa estate: bottiglietta compensatrice, come accennato in precedenza. Continuo a vergognarmi.

immagini visibili ai soli utenti registrati

A seguire invece, un breve resoconto sulla mia prima esperienza sul banco prova, tutto fatto in completa autonomia. Sono riuscito a mappare più o meno a tutti i regimi, con quasi tutte le aperture di farfalla (perlomeno quelle significative), con un AFR tra i 12.9 per gli alti ed i 13.1 per i bassi. Ho più o meno individuato le zone evidenti in cui devo arricchire e quelle in cui devo togliere, sia per guadagnare regolarità (le curve sono un po' frastagliate) che per massimizzare la potenza, anche perché dare benzina significa anche raffreddare.

Non sono riuscito a toccare correzioni ed anticipo, per questioni di tempo (alle 15.30 dovevo spegnere il reattore), ma ho preferito così, affiderò l'affinamento ad un professionista, anche per imparare qualcosa. E per far campare più a lungo il motore.

Sintetizzando i numeri sono questi: dalla prova di motociclismo della moto originale, con scarichi aperti da 50mm si evinceva quanto segue

Potenza max alla ruota: 125.46 CV a 10.500 giri
Coppia max alla ruota: 9.29 kgm a 8.500 giri
Velocità max: 284.6 km/h

Dalla mia prova, motore preparato con lavorazione condotti, pistoni HC, condotti maggiorati, airbox, termignoni 60mm, catena 520 e corona +1 (ora monto 15/37), è uscito quanto segue:

Potenza max alla ruota: 144.65 CV a 10.354 giri
Coppia max alla ruota: 11.36 kgm a 7.809 giri
Velocità max: 317.3 km/h

Ho guadagnato circa 20 CV a parità di regime, oltre 2 kgm 700 giri più in basso (avantaggiando l'elasticità di funzionamento del motore) e 30km/h oltretutto con rapporto finale più corto.

La potenza massima all'albero è di 163CV.

Non penso di potermi lamentare.

Grafico a seguire, ma come detto ci metterà le mani un professionista a breve. Probabilmene ci sarà un incremento marginale in alto, ma non è quello che cerco.

immagini visibili ai soli utenti registrati

tom998r

MotoGp

Ranking: 1010

Pagina 4 di 6

Vai a pagina Precedente 1 2 345 6 Successivo

Non puoi inserire nuovi Topic
Non puoi rispondere ai Topic
Non puoi modificare i tuoi messaggi
Non puoi cancellare i tuoi messaggi
Non puoi votare nei sondaggi

Indice del forum → Forum Tecnico → Work in Progress per moto stradali e da pista
