Telaietti artigianali per borse
15349659
15349659 Inviato: 20 Mag 2015 16:26


Cicada ha scritto:
Ciao ragazzi,

ora che ho finito la parte del sottocodone, volevo cominciare a lavorare sui telaietti a tempo perso.

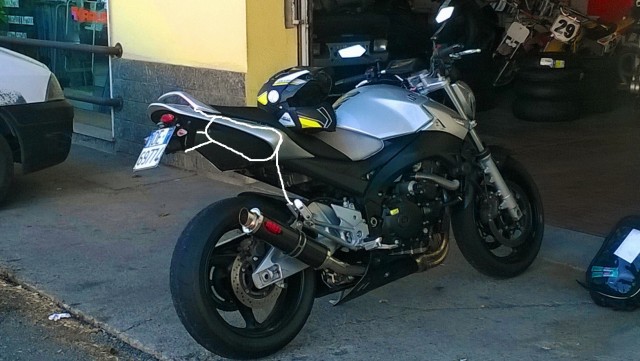

Avendo il sottocodone "tappato" ho bisogno di nuovi punti di attacco. Secondo voi la pedana passeggero + le viti del maniglione + attacco del telaietto possono essere sufficienti per fare i punti di scarico dei telaietti? Non so se rendo l'idea, pubblico la foto del mio progetto (sperando che si carichi).


Il perimentro avrebbe come sostegni la vite della pedana passeggero + la vite del maniglione + l'attacco del vecchio telaietto che è ancora li coperto dal tappo di vetroresina e andrebbe a collegarsi all'altro telaitto sotto il codone.Immagine: Link a pagina di Motoclub Tingavert


Come punti di attacco (se ci riesci) vanno più che bene. Tanto i telaietti non devono sorreggere alcun peso, il quali si scarica sul codone, ma fungono da distanziatori e basta. Infatti secondo me puoi benissimo eliminare l'attacco al maniglione, cosa che ti semplificherebbe di molto il progetto

15349666
15349666 Inviato: 20 Mag 2015 16:36


kli ha scritto:
Come punti di attacco (se ci riesci) vanno più che bene. Tanto i telaietti non devono sorreggere alcun peso, il quali si scarica sul codone, ma fungono da distanziatori e basta. Infatti secondo me puoi benissimo eliminare l'attacco al maniglione, cosa che ti semplificherebbe di molto il progetto


Grazie per la tua risposta. Ma una cosa, il perimentro si piegherebbe verso l'interno senza il punto d'appoggio del maqniglione, sarebbe attaccato solo in basso diciamo, non so se mi spiego. Non avrebbe un supporto e si piegherebbe verso il codone.

15350085
15350085 Inviato: 20 Mag 2015 22:14


Cicada ha scritto:
Grazie per la tua risposta. Ma una cosa, il perimentro si piegherebbe verso l'interno senza il punto d'appoggio del maqniglione, sarebbe attaccato solo in basso diciamo, non so se mi spiego. Non avrebbe un supporto e si piegherebbe verso il codone.


Sì ma tieni conto che il tubo è comunque rigido per cui si piega di qualche mm senza toccare il codone

15350521
15350521 Inviato: 21 Mag 2015 11:34


Per ora,dalla scrivania dell'ufficio riesco solo a scrivrrti due righe,perdonami.

Non ricordo bene perché ma avevo scartato l'ipotesi pedana passeggero per via della possibilità che lanlinghezza eccessiva del segmento,potesse creare troppa flessibilità.

Scusa per la fretta

15351208
15351208 Inviato: 21 Mag 2015 22:16


FreePlayer ha scritto:
Per ora,dalla scrivania dell'ufficio riesco solo a scrivrrti due righe,perdonami.

Non ricordo bene perché ma avevo scartato l'ipotesi pedana passeggero per via della possibilità che lanlinghezza eccessiva del segmento,potesse creare troppa flessibilità.

Scusa per la fretta


Non credo sussista il problema, infatti anche i telaietti originali si agganciano proprio sulla pedana del passaggero

15356952
15356952 Inviato: 28 Mag 2015 9:42


kli ha scritto:
FreePlayer ha scritto:
Per ora,dalla scrivania dell'ufficio riesco solo a scrivrrti due righe,perdonami.

Non ricordo bene perché ma avevo scartato l'ipotesi pedana passeggero per via della possibilità che lanlinghezza eccessiva del segmento,potesse creare troppa flessibilità.

Scusa per la fretta


Non credo sussista il problema, infatti anche i telaietti originali si agganciano proprio sulla pedana del passaggero


Però i supporti originali sono in ferro pieno e forse anche più grandi di 10 mm...qui dovrei usare barre vuote da 10mm per meglio piegarle e soprattutto appiattirle agli attacchi.

Perche se usassi le barre piene come mi avete fatto notare non so se riuscirei a piegarle con un piegatubi manuale che si trovano in giro a poco e sopratuttto non credo che riuscirei ad appiattire le estremità per poterci fare il foro per gli attacchi....

Se però mi dite che un piegatubi manuale da 10mm mi piega senza problemi i tondini magari per appiattire l'estremità del fissaggio posso farlo fare da un fabbro..

cosa ne dite?

15357065
15357065 Inviato: 28 Mag 2015 11:36


Ecco una bozza del progetto.

L'unico mio dilemma è se saranno abbastanza resistenti per non piegarsi su se stessi non dalla parte del codone ma dall'altra come nel mio disegno.

(il punto d'attacco del codone rappresenta il telaietto originale che ho mantenuto pur spostando lo scarico in basso.)

Pareri? Consigli?

immagini visibili ai soli utenti registrati


16201027
16201027 Inviato: 30 Dic 2020 9:46


Buongiorno a tutti,
Scusate se riesumo questo vecchio post però penso sia ancora attuale.
La mia domanda è: nessuno è più riuscito a fabbricarli "in massa"? Perchè io ho parlato con i fabbri del mio paesino e nessuno sarebbe disposto a farlo.
Grazie mille a tutti in anticipo!
