Salve a tutti.
Leggendo il topic non ho trovato le risposte relative alle "prestazioni perdute" delle nuove Z650 e Ninja 650.
Essendo in possesso di alcune informazioni penso di far cosa gradita nel condividerle.
Per prima cosa parlo non "del limitatore" ma "dei limitatori" di giri (RPM).
Infatti ne esistono due categorie (a me note).
Un primo tipo interviene sull'accensione.
Un secondo sull'iniezione.
Tra i due c'è una differenza, quello sull'accensione ha un intervento piuttosto brusco,
quello sull'iniezione è più "morbido".

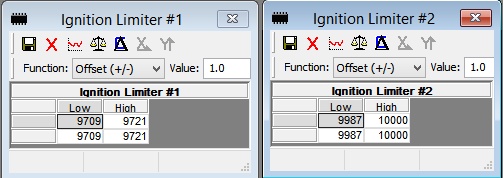

Alcune immagini esplicative:Immagine:
Link a pagina di Motoclub Tingavert
Diciamo che il limitatore sull'accensione consente al massimo 10.000 rpm.

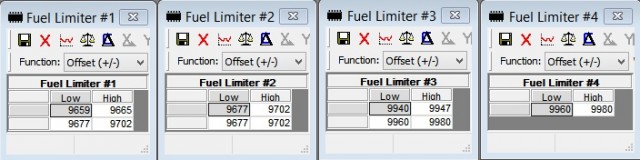

Di seguito un'immagine dei limitatori sull'iniezione:Immagine:
Link a pagina di Motoclub Tingavert
Qui possiamo dire che il limitatore sull'iniezione consente al massimo 9.980 rpm.
Perché mai Kawasaki ha abbassato di circa 1.000 i limitatori rispetto agli 11.000 delle ER-6?
Ci sono diversi motivi plausibili, ma ritengo di non fare congetture o, peggio,
divulgare alcuni dei più probabili o veri motivi, diciamo che rientra nel marketing.
Spostare i limitatori è possibile, sia mappando la ECU di serie, sia montando
moduli aggiuntivi come la nota Power Commander oltre alle ECU Racing (es. Motec).
Ma questo, oltre che invalidare la garanzia rende il mezzo illegale alla circolazione
su strada, ergo sono modifiche da pista per chi vuole girare in pista.
E i cavalli persi?
Stanno nelle differenze fra motore ER-6 e Z650, queste sono alcune:
- il rapporto di compressione è passato dai 11,3:1 delle ER-6 2005-2008 ai 10,8:1 della Z650
il motivo o l'effetto che si ottiene è diminuire l'on-off facilitando la guida a discapito delle prestazioni;
- La fasatura di distribuzione è la stessa (angoli, alzate, durata);
- L'air-box è differente e, molto probabilmente, anche il filtro dell'aria (ma non confermo);
- i corpi farfallati Z650 sono Ø 36mm, quelli ER-6 Ø 38mm;
- gli iniettori sono diversi, quelli della Z650 sono a nebulizzazione fine;
- il complessivo di scarico esternamente è diverso, internamente non saprei;
- le mappature di accensione ed iniezione sono differenti;
- la mappatura delle farfalle secondarie è diversa;
- Altre variazioni di cui al momento non dispongo.
Siamo passati da 72 hp a 8.500 rpm a 68 hp a 8.000 rpm, cosa abbiamo perso? Niente!
Anche la ER-6[N-F] a 8.000 rpm ha 68 hp!
Trattiamo brevemente le note positive.
- Consumi leggermente inferiori, merito dei nuovi iniettori nonché della mappatura.
- Maggior coppia ai medi grazie ad una fasatura di accensione molto spinta.
Due immagini:
Immagine:
Link a pagina di Motoclub Tingavert

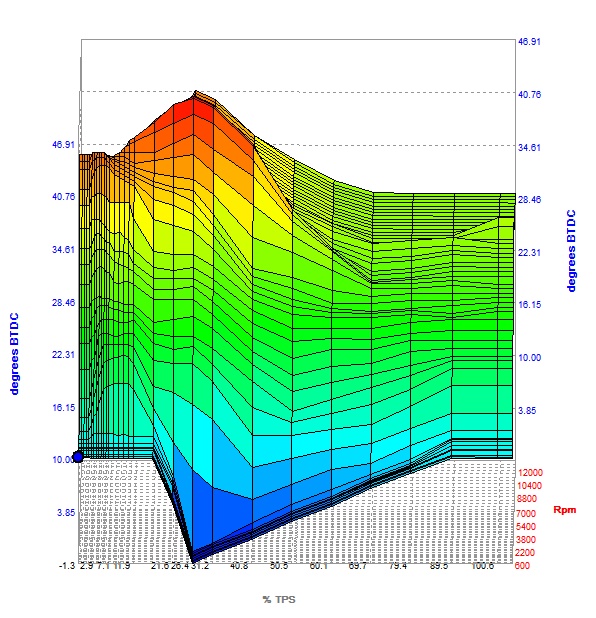

Nel grafico, la zona più alta (in rosso) indica anticipi più pronunciati, fino a 40% TPS sono molto alti con picchi di 46,91° e si mantengono "aggressivi" fino a 50% TPS e come RPM fino a limitatore.

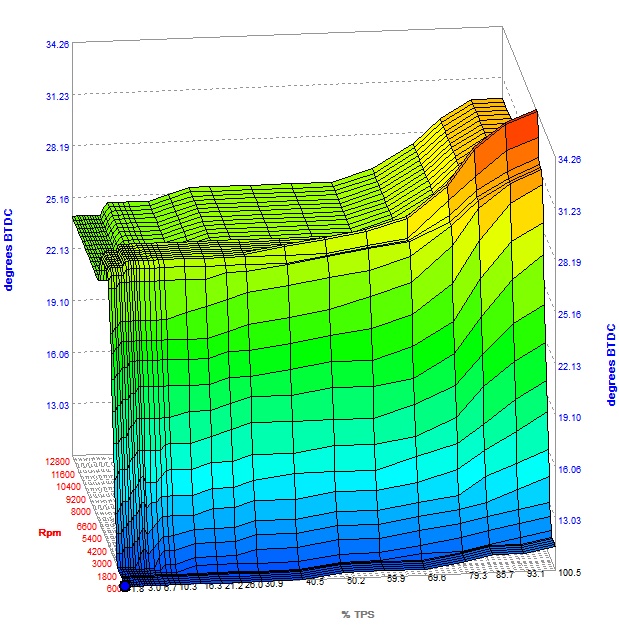

Ora il grafico della ER-6 (2009-2011):
Immagine:
Link a pagina di Motoclub Tingavert
Gli anticipi "aggressivi", neanche tanto, sono collocati alle massime aperture TPS diciamo in "zona coppia".
Ma il decremento prestazionale è impostato sulla mappatura delle farfalle secondarie.
Ecco le immagini:
Immagine:
Link a pagina di Motoclub Tingavert
Nei rapporti dalla 1^ alla 5^ la mappatura è questa.
Che dire?
Le farfalle secondarie restringono il passaggio a partire dai 9.200 rpm, cioè prima dell'intervento del limitatore,
da qui l'effetto che la moto "mura" già prima del limitatore.
Per contro se provi a salire oltre i 9.200 rpm e quindi apri a manetta, in effetti chiudi del 30% circa.

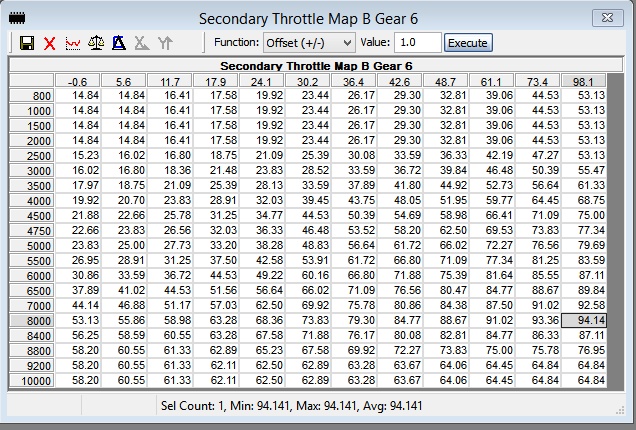

Immagine:
Link a pagina di Motoclub Tingavert
Nell'immagine sopra, relativa alla 6^ marcia, le farfalle chiudono subito dopo gli 8.000 rpm, da qui l'impossibilità di raggiungere velocità superiori ai 182,3 Km/H (come riportato da InSella).
I rilevamenti superiori sono al più "fantasiosi" ottenibili solo col NOS.

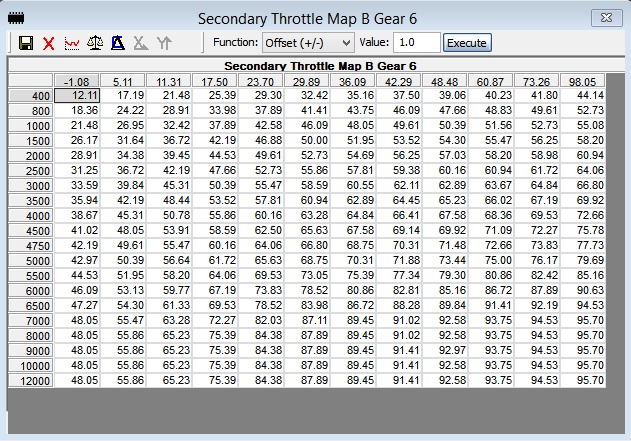

E, per curiosità, la mappatura delle farfalle secondarie delle ER-6 2009-2011:
Immagine:
Link a pagina di Motoclub Tingavert
Si nota che i regimi più elevati con le aperture TPS maggiori si avvantaggiano di una mappatura delle secondarie più "aperta" (La mappatura è la stessa per tutti i rapporti).
Al momento è tutto.
