aiuto montaggio xenon [z750 '09]
15222228
15222228 Inviato: 2 Gen 2015 12:43
Oggetto: aiuto montaggio xenon [z750 '09]




ciao a tutti ho comprato da poco il kit xenon con centralina lampada anabbagliante e 2 posizioni, qualcuno mi sa dire come montarlo su z750 2009?
ho visto che c'è la guida nel forum non si vedono più le immagini..
grazie

15222264
15222264 Inviato: 2 Gen 2015 13:38
Oggetto: Re: aiuto montaggio xenon [z750 '09]


Non ci vuole molto: la centralina va collegata da un lato al connettore originale dei fari, dall'altro alla lampada allo xenon. Se il kit è un po' serio, deve avere connettori specifici (così è impossibile confondersi).

La lampadina va messa al posto di quella originale (e fin qua icon_asd.gif ), mi raccomando non toccarla con le dita, tienila sempre nella cupolina di protezione finché non la monti, utilizza dei guanti usa e getta da infermiere per montarla ed occhio a non farla sbatacchiare mentre la incastri. Se la tocchi o prende colpi, puoi pure buttarla perché salterà in un baleno (anche alla prima accensione).

La centralina fissata in un posto "comodo" ma nascosto, perché se la vedono quasi sicuramente ti fanno storie. La mia l'ho messa dietro la strumentazione, grazie al cupolino (doppia bombatura, con la parte inferiore nera opaca) rimane abbastanza arieggiata ma ben nascosta, devi sapere che è lì per vederla... purtroppo non penso che ciò sia applicabile alla zetina, dovrai arrangiarti eusa_think.gif

Le posizioni non sono niente di speciale, sono lampadine o led di un colore simile a quello del kit xenon: basta togliere le vecchie e mettere le nuove, fine.

15222334
15222334 Inviato: 2 Gen 2015 15:50


io sono arrivato qua, le posizioni vabe sono una cazzata, ma dove collego tutto il resto?!


[img]IMG_20150102_152518 (1).jpg[/img]

[img]IMG_20150102_152527.jpg[/img]

[img]IMG_20150102_153345.jpg[/img]

immagini visibili ai soli utenti registrati



[img]IMG_20150102_153340.jpg[/img]

15223080
15223080 Inviato: 3 Gen 2015 18:32


Per i collegamenti non ti puoi sbagliare dalla centralina (BALLAST) escono 2 cavi con relativi connettori a cui va colegato la xenon rimangono liberi 2 fili con terminazioni a faston maschio questi vanno inseriti con la giusta polarita nel commettore che prima alimentava la lampadina originale,io poi ho fissato la centralina alla matassa dei cavi che arrivano al faro con delle fascette altri hanno preso dei cavi prolunga e la centralina l'hanno posizionata sotto la sella,per me e superfluo comunque vedi tu il modo migliore di fissarla,per quanto riguarda i led di posizione hanno anche loto una polarita quindi se in un verso non vanno basta girale dimenticavo io ho usato la versione slim perche le altre sono troppo grandi da nascondere comunque se fai una ricerca xenon kit immagini irucirai a capire il quanto doppio_lamp_naked.gif

15229947
15229947 Inviato: 12 Gen 2015 14:19


grazie mille, ora sono riuscito a montare tutto, ma ho una domanda voi avete allargato il foro originale dell'antipolvere del faro per incastrare quello della lampada xenon o avete proprio tolto l'antipolvere originale ?

15230336
15230336 Inviato: 12 Gen 2015 21:22


non mi ricordo ma non credo di aver tolto l'anti polvere,serve proprio per evitare che polvere e altro entri nel faro doppio_lamp_naked.gif

15230702
15230702 Inviato: 13 Gen 2015 10:41


Si ma viene dato anche con kit xenon, sono che molto più piccolo quindi ho messo un antipolvere dentro l'altro, spero vada bene.
Ma anche a voi la lampada resta molto ballerina?

15230743
15230743 Inviato: 13 Gen 2015 11:46


Si si adesso che me lo ricordi la lampada balla leggermente infatti nei vari topic al riguardo si parlava di mettere uno spessore tra la lampada e la molletta di blocco o tra lampada e sede faro non ricordo fai delle prove,non mettere spessori in plastica il calore la scioglie,praticamente ho messo 1 o 2 guarnizioni idrauliche credo da 1"(un pollice vanno benissimo e sopportano il calore) controlla il diametro ,una volta messo lo spessore vedrai che rimarrà bella fissa,non girare con la lampada ballerina si potrebbe rompere e lo sfarfallio che si crea può abbagliare doppio_lamp_naked.gif

15231861
15231861 Inviato: 14 Gen 2015 18:35


bestar ha scritto:
Si si adesso che me lo ricordi la lampada balla leggermente infatti nei vari topic al riguardo si parlava di mettere uno spessore tra la lampada e la molletta di blocco o tra lampada e sede faro non ricordo fai delle prove,non mettere spessori in plastica il calore la scioglie,praticamente ho messo 1 o 2 guarnizioni idrauliche credo da 1"(un pollice vanno benissimo e sopportano il calore) controlla il diametro ,una volta messo lo spessore vedrai che rimarrà bella fissa,non girare con la lampada ballerina si potrebbe rompere e lo sfarfallio che si crea può abbagliare doppio_lamp_naked.gif


scusa ma quali sarebbero le guarnizioni idrauliche? le trovo in ferramenta?

15232143
15232143 Inviato: 14 Gen 2015 23:09

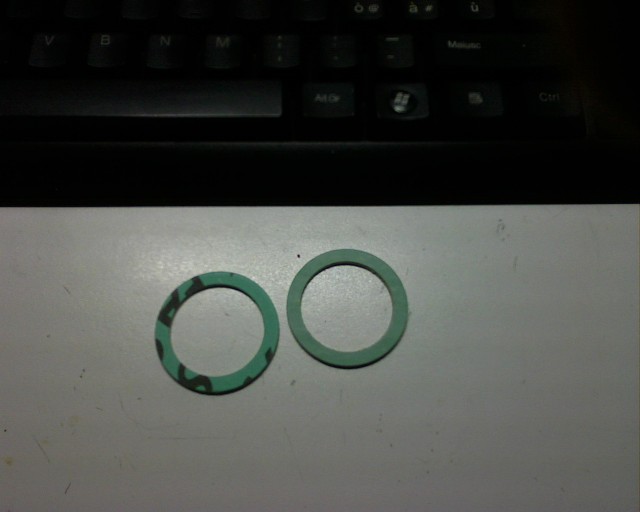

immagini visibili ai soli utenti registrati


tipo queste le trovi o in ferramenta o al brico o a leroiy merlin,queste sono grandi te le ho fatte vedere per rendere l'idea

15232468
15232468 Inviato: 15 Gen 2015 12:23


bestar ha scritto:
Immagine: Link a pagina di Motoclub Tingavert
tipo queste le trovi o in ferramenta o al brico o a leroiy merlin,queste sono grandi te le ho fatte vedere per rendere l'idea

Ok le fisso alla base della lampada?

15232832
15232832 Inviato: 15 Gen 2015 19:04


vanno tra la base della lampada e la molletta di blocco, non ricordo pero quante ne vanno,comunque una bustina con una decina di guarnizioni a leroy merlin la paghi qualche centesimo doppio_lamp_naked.gif

15233417
15233417 Inviato: 16 Gen 2015 10:37


bestar ha scritto:
vanno tra la base della lampada e la molletta di blocco, non ricordo pero quante ne vanno,comunque una bustina con una decina di guarnizioni a leroy merlin la paghi qualche centesimo doppio_lamp_naked.gif

molletta di blocco? icon_eek.gif icon_eek.gif icon_eek.gif

15233634
15233634 Inviato: 16 Gen 2015 14:34


ok risolto avevo fatta un bella cagata icon_asd.gif icon_asd.gif

grazie mille
