Dove alimentare gps sotto chiave

15958162

15958162 Inviato: 16 Apr 2018 10:56

Torno qui a chiedere lumi a chi ha più esperienza di me. Se nel polo positivo dove io ho il relè degli opt, infilassi in cavo, poi ci rimetto il relè, che oltretutto farebbe da fermo al cavo stesso, puó funzionare? Ovviamente metterei anche un fusibile sul suddetto cavo. La mia scatola fusibili è quella che vedete in qs topic 6/8 messaggi più in su. Aiutatemi altrimenti vado dall'analista.

7100

Sbk

Ranking: 819

15958203

15958203 Inviato: 16 Apr 2018 11:50

Tutto dipende da cosa sarà alimentato da quella presa, se l'assorbimento di corrente sarà contenuto (ad esempio il solo navigatore ), è possibile farlo.

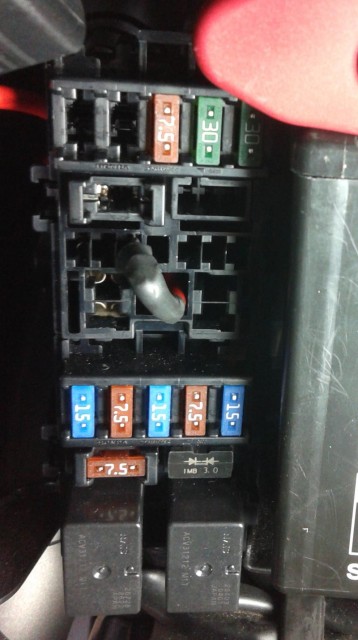

il contatto da usare è questo:

immagini visibili ai soli utenti registrati

dumdum11

125 Champ

Ranking: 2285

15958221

15958221 Inviato: 16 Apr 2018 12:13

Io ho sia i faretti che le manopole riscaldate e credo che escano entrambe da li, visto che è il relè degli opt. Non saprei dirti esattamente quanto assorbe il tomtom rider, penso un paio di ampere.

7100

Sbk

Ranking: 819

15958300

15958300 Inviato: 16 Apr 2018 14:14

Non so che Tomtom tu abbia, il mio TT Rider 400 ha un assorbimento inferiore ai 500mA, in caso di batteria completamente scarica non credo assorba più di 1A in quanto l'alimentatore da auto in dotazione è appunto da 1A.

dumdum11

125 Champ

Ranking: 2285

15958323

15958323 Inviato: 16 Apr 2018 14:44

Non ce l'ho ancora, sn in procinto di acquistarlo, la mia era una suppozione, se assorbe così poco meglio ancora.

7100

Sbk

Ranking: 819

15961877

15961877 Inviato: 25 Apr 2018 5:15

A chi interessa: ho finalmente collegato il tomtom all'alimentazione sotto chiave. Ho tolto il relè degli opt inserito filo nel positivo e rimesso relè che oltretutto fa da fermo (incastro) al filo stesso, massa sulla batteria e funziona benissimo. Questo per tutti coloro che hanno opt e ralativo relè.

7100

Sbk

Ranking: 819

16422998

16422998 Inviato: 11 Nov 2024 11:52

dumdum11 ha scritto:

Tutto dipende da cosa sarà alimentato da quella presa, se l'assorbimento di corrente sarà contenuto (ad esempio il solo navigatore ), è possibile farlo.

il contatto da usare è questo:

Immagine: Link a pagina di Motoclub Tingavert

scusami ma il contatto è questo cerchiato in foto? non ho capito come prendere la corrente

.

non ci sto capendo un c....

immagini visibili ai soli utenti registrati

MaxellGUn

Senza Benza

Ranking: 89

16423000

16423000 Inviato: 11 Nov 2024 12:13

No nn è quello, guarda la foto sopra, dive si vede il pezzetto di filo rosso,sopra al filo rosso c’è un pin che porta 12v sotto chiave, se hai il relè degli opt il pin sarà occupato dal positivo del relè, ma puoi fare come ho fatto io, cioè togli il relè ci infili un filo e rimetti il relè che ti tiene il filo incastrato dentro, io è più di 6 anni che prendo corrente sottochiave in questo modo e nn ho mai avuto problemi. Comunque usa un tester per sicurazzs e lo vedi subito. Ci sono comunque altre discussioni con foto più chiare

7100

Sbk

Ranking: 819

16423001

16423001 Inviato: 11 Nov 2024 12:25

7100 ha scritto:

ok... ma poi il filo per portarlo avanti da dove lo faccio uscire? dlla scatola fusibili ? è bucata?

MaxellGUn

Senza Benza

Ranking: 89

16423002

16423002 Inviato: 11 Nov 2024 12:29

immagini visibili ai soli utenti registrati

questa è la mia .....

MaxellGUn

Senza Benza

Ranking: 89

16423011

16423011 Inviato: 11 Nov 2024 13:38

Si la scatola è "bucata" ì, il filo l'ho fatto uscire dove escono quelli dell'impianto originale.

immagini visibili ai soli utenti registrati

sulla 700 del 2012 il +12Volt sotto chiave è quello contrassegnato con la freccia gialla, controlla con il tester se è così anche sulla tua.

dumdum11

125 Champ

Ranking: 2285

16423027

16423027 Inviato: 11 Nov 2024 14:48

Io ho fatto una piccola asola sul lato del coperchio della scatola fusibili. Poi per arrivare davanti, sopra alla scatola fusibili sulla sinistra c’è un’ampia apertura, se ci metti la dita la senti, esci da li e sei praticamente alle forcelle.

7100

Sbk

Ranking: 819

16423030

16423030 Inviato: 11 Nov 2024 14:51

ok.Quindi basta un fastin maschio da inserire all interno . spero di.nin far casini .... non e che proprio mi garba spippolare sull impianto elettrico 😒😒

MaxellGUn

Senza Benza

Ranking: 89

16423091

16423091 Inviato: 11 Nov 2024 20:45

ok trovato . solamente che il faston da 4. 3 mm non và , quello piu piccolo ci balla

-

mi inventerò qualcosa .

ma a sto punto il relè ci vole o è già sotto rele' ?

immagini visibili ai soli utenti registrati

MaxellGUn

Senza Benza

Ranking: 89

16423096

16423096 Inviato: 11 Nov 2024 21:06

Ci vuole, nella tua scatola fusibili non c'è il relè "OPT"

dumdum11

125 Champ

Ranking: 2285

16423100

16423100 Inviato: 11 Nov 2024 21:14

dumdum11 ha scritto:

Ci vuole, nella tua scatola fusibili non c'è il relè "OPT"

2 cogl...ni peroò ....

ufff....

MaxellGUn

Senza Benza

Ranking: 89

16423101

16423101 Inviato: 11 Nov 2024 21:16

allora sto cavo che esce dalla scatola fusibili lo metto al relè ? cioe al 30?

c..zzo ho detto? no sbaglio. il positivo sotto chiave va all'86 ---------

immagini visibili ai soli utenti registrati

MaxellGUn

Senza Benza

Ranking: 89

16423148

16423148 Inviato: 12 Nov 2024 8:09

Si il positivo sotto chiave va al piedino 30 del relè

dumdum11

125 Champ

Ranking: 2285

16423163

16423163 Inviato: 12 Nov 2024 9:29

dumdum11 ha scritto:

Si il positivo sotto chiave va al piedino 30 del relè

maledetto me e qiando mi metto a smontare

all '86 allora che ce metto ?

MaxellGUn

Senza Benza

Ranking: 89

16423187

16423187 Inviato: 12 Nov 2024 11:57

Scusaaaa

Ho scritto una vaccata colossale.

Al piedino 30 va il + 12Volt diretti dalla batteria, il +12Volt sotto chiave va all'86

dumdum11

125 Champ

Ranking: 2285

16423189

16423189 Inviato: 12 Nov 2024 12:09

dumdum11 ha scritto:

Scusaaaa

Ho scritto una vaccata colossale.

Al piedino 30 va il + 12Volt diretti dalla batteria, il +12Volt sotto chiave va all'86

hahhahha, me sà che te sto a rincojoni' anche a te

MaxellGUn

Senza Benza

Ranking: 89

16424626

16424626 Inviato: 26 Nov 2024 14:01

scusate... mi sto cimentanto .... le mani non me le cionco mai

. su questo relè ci posso appoggiare in carica usb? come lo collego? 87 A e cavo - su telaio?

MaxellGUn

Senza Benza

Ranking: 89

16424627

16424627 Inviato: 26 Nov 2024 14:11

L'alimentatore USB lo puoi collegare direttamente al filo proveniente dalla scatola portafusibili, quello che va al piedino 86 del relè, mettendo per sicurezza un fusibile adeguato (5A)

dumdum11

125 Champ

Ranking: 2285

16424765

16424765 Inviato: 27 Nov 2024 17:54

scusate , sta marmaglia di cavi dove li avete ficcati? cioè il rele dove lo avete inserito ?

immagini visibili ai soli utenti registrati

MaxellGUn

Senza Benza

Ranking: 89

16424790

16424790 Inviato: 27 Nov 2024 22:08

Quello nella foto è il relè per le trombe Fiamm, quello per i faretti l'ho messo più o meno nella stessa posizione sul lato sinistro della moto.
Qui i fili sono ancora messi provvisoriamente solo per fare la foto.

immagini visibili ai soli utenti registrati

I cavi in eccesso, dopo averli raccolti a matassina, li ho fissati con delle fascette al telaio dove ci sono cavi dell'impianto elettrico originale in zona nascosta dalle carene.

dumdum11

125 Champ

Ranking: 2285

16424817

16424817 Inviato: 28 Nov 2024 7:04

ok ho capito . come si ciama il conenttore che và inserito sotto il relè? non ci ho pensato ed ho inserito in faston uno ad uno .

poi mi dici come fai tenere il motore cosi pulito ... io non ci arrivo manco non il pennello

MaxellGUn

Senza Benza

Ranking: 89

16424868

16424868 Inviato: 28 Nov 2024 12:12

MaxellGUn ha scritto:

ok ho capito . come si ciama il conenttore che và inserito sotto il relè? non ci ho pensato ed ho inserito in faston uno ad uno .

Zoccolo per relè, tipo questo:

Link a pagina di Google.com

MaxellGUn ha scritto:

poi mi dici come fai tenere il motore cosi pulito ... io non ci arrivo manco non il pennello

Se vedevi la mia moto ieri sera ! Avevo almeno 4/5Kg di fango ovunque, "colpa" di un giro sulle colline dell'astigiano.
Questa mattina un bel lavaggio ed è tornata (abbastanza) pulita.

dumdum11

125 Champ

Ranking: 2285

16424905

16424905 Inviato: 28 Nov 2024 18:22

questo è quello che ho trovato (regalato) in 2 ore di sbattimento. manco a pregare in greco.

immagini visibili ai soli utenti registrati

regalato da un elettrauto ma non mi garba ...

va beh , poi si lamentano degli acquisti online.

OT

mi dicono che le moto non si lavano con la lancia ma con acqua abbondante .... ma come??

io nelle cavità mi distruggo le mani

MaxellGUn

Senza Benza

Ranking: 89

16424907

16424907 Inviato: 28 Nov 2024 18:42

Se hai messo i faston protetti dalla guaina termoretraibile non ci sono problemi, puoi lasciare così. Almeno a mio parere.

MaxellGUn ha scritto:

OT
mi dicono che le moto non si lavano con la lancia ma con acqua abbondante .... ma come??

io nelle cavità mi distruggo le mani

Io la lavo con il getto della lancia da giardino, mai usata l'idropulitrice, e nebulizzo lo shampoo con uno spruzzino da detersivo . Non verrà pulita da "maniaco" ma in modo decoroso si.

dumdum11

125 Champ

Ranking: 2285
