Pazzo e suicida - Graziella 150cc
Scritto da Tox98 - Pubblicato 15/01/2015 15:31
Ciao a tutti sono nuovo del Tinga... tutto è iniziato quando ho recuperato un decespugliatore (di quelli che si spingono e hanno la lama sotto che taglia l'erba per intenderci)...

...era uno dei primi motori che avevo in casa e visto che ero abbastanza curioso del funzionamento di un motore 4 tempi iniziai a smontarlo; via la marmitta, testa, pistone, carburatore. Ci fu un lungo periodo nel quale lasciai il motore fermoe smontato per mancanza di tempo (circa 4 anni) ma un giorno mi ritornò alla mente che era ancora tutto smontato e quindi con tutta la mia buona volontà lo montai e lo accesi...

Tutto partì da qui, avevo un motore e un telaio di graziella lasciato in disuso da parecchi anni e quindi come mio solito iniziai a tramare qualche desiderio di dare vita ad un'arma da suicidio... il motore era grosso e pesante, su un telaio così ristretto lo spazio era poco, il tempo per lavorarci anche e così, piano piano iniziai a saldare i primi rinforzi sul telaio utilizzandoli poi come supporti per il motore.

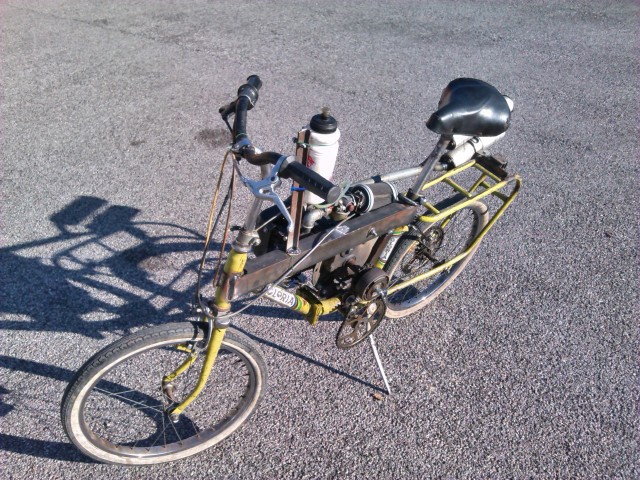

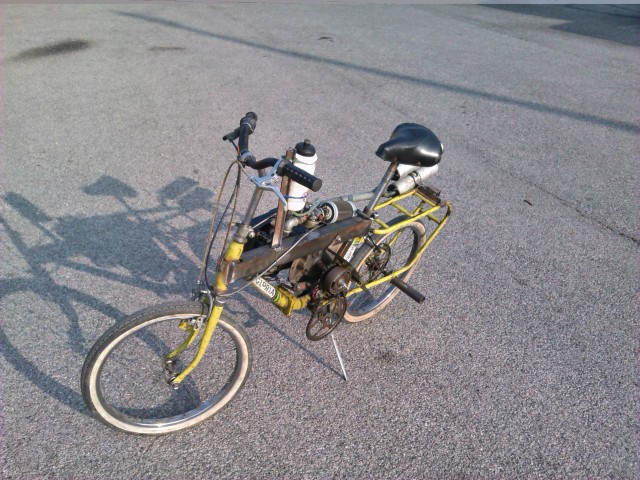

Arrivò finalmente il giorno in cui riuscii a montare il motore sul telaio, l'idea di una bici con un motore così grande mi attirava e volevo a tutti i costi una bici "spartana", niente lussi, niente pregi, una bici semplice (insicura forse, anzi sicuro!)... iniziai così a scervellarmi per applicarci una trasmissione, l'albero motore era a sinistra e il pignone ruota è a destra e poi restava comunque il problema della frizione!

Decisi così di usufruire del perno dei pedali e delle corone e pignoni originali della bici per la trasmissione e come frizione adattai quella di un ciao. A questo punto, la trasmissione era completa, con una prima sezione di catena sul lato sinistro che poi si sposta sul lato destro per arrivare alla ruota. Il lavoro sembrava prendere la piega giusta e così proseguivo nel mio lavoro, ricreai artigianalmente un collettore di aspirazione con i tubi idrauici (lo so, non insultatemi Shame on you ) I problemi restarono per la marmitta, (non dimentichiamo che è un motore fatto per girare sempre a regime costante) che non mi permetteva di toccare il gas pena lo spegnimento per troppo sforzo, provai senza marmitta ma a quel punto il motore si spegneva al primo accenno di decelerazione, con il mio scarico artigianale ho risolto ogni problema DoppioOk .

Seguirono altri piccoli lavori per migliorare questa biciclettina, il prossimo lavoro sarà sicuramente un cambio dei freni! Vi prego, non insultatemi Inchino





Commenti degli Utenti (totali: 50)
Login/Crea Account



I commenti sono di proprietà dell'inserzionista. Noi non siamo responsabili per il loro contenuto.

Commenti NON Abilitati per gli utenti non registrati
Commento di: ziowilly il 15-01-2015 16:03
Bravo bel lavoro. Stai molto attento però perché hai sempre ruote e telaio di una Graziella Smile quanti cv dovrebbe avere un motore del genere?
Commento di: aleksjboss il 15-01-2015 17:37
2-3 cv circa se fosse un classico motore.
Commento di: LucaB97 il 15-01-2015 16:05
Inchino Inchino Inchino grande prova di creatività... mista a un po' di follia Inchino Inchino Inchino
Commento di: KingVersus il 15-01-2015 16:42
Molto carino come progetto, ma anche pericoloso. Complimenti comunque Very Happy
Commento di: aleksjboss il 15-01-2015 17:38
Spettacolo, farei subito freni e quanto meno la forcella ammortizzata all'anteriore.
Il resto vien da sé!

Grandissimo!
Commento di: Pier_Silverio il 15-01-2015 19:08
TI STIMO!! DoppioOk

Quand'è che la porti in pista? Twisted Evil Banana
Fai una rullata così vediamo le curve di coppia e potenza Picchia
Commento di: Tox98 il 15-01-2015 19:21
Ahahaha, no guarda, i motore dovrebbe avere 3.5 cv PauraEh PauraEh
Commento di: ziomunch il 15-01-2015 20:24
Meravigliosamente folle!!!! Up
Commento di: Cell il 15-01-2015 21:07
Una delle cose più ***** che abbia mai visto!!!
Commento di: fil_rouge il 16-01-2015 09:01
Complimenti.
Se il 98 del tuo nick ha un senso (e quindi hai 16/17) anni... tieni ben sveglia questa follia: ce n'è tanto bisogno in Italia Wink
Ciauz
Commento di: Tox98 il 16-01-2015 10:57
Mi hai beccato, ho 16 anni e faccio un liceo classico
Commento di: arnold_p il 16-01-2015 11:06
grande progetto, ne avevo visto uno fatto con una motosega.. certo molto più semplice XD

16 anni, paciocchi con grazielle e motori da tosaerba e studi AL CLASSICO?!?

di gente strana è pieno il mondo XD
Commento di: Cliff_Fox il 16-01-2015 20:48

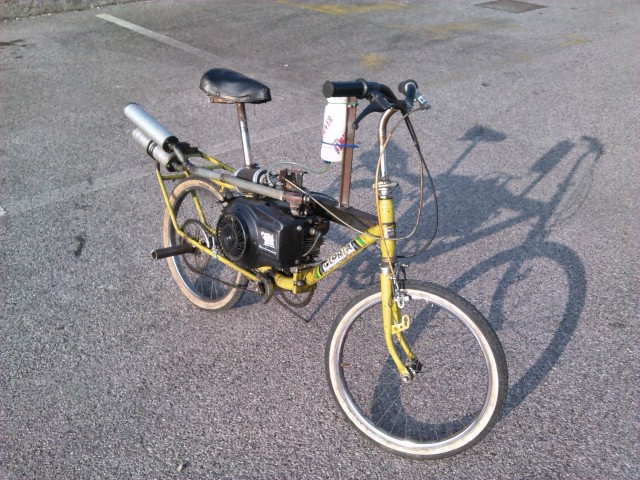

Spettacolo. Puoi mettere una foto anche dell' altro lato?
Commento di: Tox98 il 17-01-2015 13:48
Ecco qua :)
Commento di: nikk46 il 17-01-2015 10:52
Nooooooooo! Shocked Shocked Robe da pazzi!!! Mai vista e sentita una cosa del genere! Ecco quando la pazzia prende vita ASD Inchino
Commento di: squander il 18-01-2015 16:54
con lo studio da liceo ed una creatività del genere inizia a pensare ad una laurea in ingegneria meccanica. questo paese ha bisogno di menti creative
(sempre se questo mostro non ti uccide prima Wink )
Commento di: Tox98 il 18-01-2015 17:14
Purtroppo per problemi sportivi (faccio ciclismo e non posso assolutamente farmi male) non la uso quasi mai, peró la speranza di studiare ció che mi piace fare resta sempre Smile
Commento di: RiderOfTheStorm il 18-01-2015 18:16
Semplicemente folle!!! E sapere che tale idea è stata messa in atto e a vedere anche con successo (peraltro migliore di quello che hanno avuto i progettisti della mia belva) è fantastico!!! Bravissimo!!! Continua così!! Io non ho vincoli sportivi e mi puzza la vita... Se t serve un manichino da crash test io ci sono!!! DoppioOk
Commento di: Tox98 il 18-01-2015 18:46
Hahaha buono a sapersi, beh per renderla più gestibile ho mesao dei rapporti abbastanza corti, già così peró a manetta vibra tutto :/
Commento di: Jeanne il 19-01-2015 09:59
Ma è stupenda! Complimenti!!! Applause Applause Applause Very Happy
Commento di: devargas il 19-01-2015 10:55
Ah ah ah ma è grandiosa, sei bravissimo. Sei passato per tutta una serie di problematiche ed hai creato un mezzo marciante dal nulla. Pochi credo ne sarebbero stati capaci. Io non di certo. Mi piacerebbe vederla muoversi. Posta su You tube e mandaci il link!
Commento di: Tox98 il 19-01-2015 13:52
Provvedo il prima possibile a fare un video decente Smile
Commento di: frenk_RS_125 il 19-01-2015 22:42
Compliments, soprattutto perchè c' è ancora chi si diverte a fare cose del genere Very Happy i sile sembrano quelli di un paio di rs50 vecchie.. spero che tu le abbia ancora, non hai idea di cosa ci si possa far stare sotto DoppioOk
Commento di: Tox98 il 20-01-2015 06:24
Ah no, sono due silenziatori da scooter (zx leovince) purtroppo mi devo accontentare di un 125 4t oltre a questa..
Commento di: frenk_RS_125 il 20-01-2015 21:35
Perchè purtroppo??? Ci vai dove vuoi senza spendere un capitale in miscela e senza dover fere tre tagliandi all' anno.. Fidati, sono due bei vantaggi finchè non hai uno stipendio... e anche dopo Laughing
Cmq cos' hai di bello da 1/8 di litro?
Commento di: Tox98 il 21-01-2015 05:57
Yamaha wr 125, non mi lamento dei consumi peró 10-15 cv in più mi piacerebbero Wink
Commento di: frenk_RS_125 il 21-01-2015 13:35
Vuoi dei cavalli? Procurati un telaio rs50, forcellone rs125, motore cagiva 7 marce, keihin da 38 e cilindro polini 160. La costruì un mio amico, al banco segnava 38cv (alla ruota) e ci siamo arrivati a 200 segnati sulla strumentazione originale (di un rs125) Campione Era inaffidabile, vibrava dopo i 160 e dava troppo nell' occhio su strada, ma rendeva felici ASD
Commento di: caprissio il 20-01-2015 22:18
Ti comprendo, posso dire che ti stimo, sono pazzo anch'io e pure io qualche anno fa cioè alla tua età sognavo di fare un progetto simile con la mountain bike che aveva i freni a disco e un motore di un ciao. Per le mie scarse abilità tecniche non ci ho mai pensato per davvero, veramente complimenti... che dire STAY HUNGRY, STAY FOOLISH!
Attendiamo video di questa meraviglia e un decespugliatore col motore della cbr 600 ASD
Commento di: Tox98 il 21-01-2015 06:00
Con il motore del ciao era troppo banale e poi l' avevo già fatto l' anno scorso usando il blocco completo su una bici vecchia coi freni a tamburo e su una bici a 4 ruote (5 con il blocco motore dietro che spingeva) fatta da me
Commento di: Tox98 il 21-01-2015 15:06
Ecco il video, scusate la risoluzione ma youtube non é molto buono per la qualità video.. ps non ha mai accellerato al massimo https://m.youtube.com/watch?v=cZ3C4vr13KQ
Commento di: Tox98 il 21-01-2015 18:55
https://m.youtube.com/watch?v=cZ3C4vr13KQ scusate, riposto il video..
Commento di: bluesfun il 02-02-2015 16:54
E' eccezionale!! Lavoro fantastico e la partenza "a mano" fa veramente scompisciare! Davvero: creatività e capacità a tonnellate, complimenti!

Visto che a questo punto parliamo di minuzie di design ASD il porta borraccia l'avrei messo sotto alla sella, quella trave davanti ai gioielli e in prossimità del petto mi pare "lievemente" pericolosetta. A quando la verniciatura?

Picchia
Commento di: om1 il 20-02-2015 10:25
Confermo questo commento.. perdio leva subito quel profilo li porta borraccia...


eppoi che minchia te serve la borraccia?????
Commento di: Tox98 il 23-02-2015 19:18
É Il selbatoio, ho già deciso di toglierlo da li Smile
Commento di: caprissio il 21-01-2015 16:51
Sei un grande : Lamps
Commento di: XxLuca il 22-01-2015 17:41
Mi stai facendo tornare la voglia di fare qualcosa di artigianale. Grande!!! Applause Applause DoppioOk DoppioOk
Commento di: Camins il 24-01-2015 13:01
Pazzo, suicida e GENIO direi io ahahah. Grande, a 16 anni poi! Continua così! Wink
Commento di: wingsoftime il 24-01-2015 21:19
Complimenti collega, anche solo perché fai il classico ti stimo...finalmente ne ho trovato un altro che sa maneggiare sia gli aoristi che le chiavi inglesi DoppioOk DoppioOk
Commento di: Tox98 il 24-01-2015 23:46
Hahahah grandissimo, purtroppo siamo in pochi ad avere passioni così differenti ( non ho una passione per il greco XD), vediamo di tenerci questa merito speciale Smile
Commento di: paolostefano il 28-01-2015 14:48
Bravo Tox98! La tua creazione è geniale! Trovo però un pericolo mortale quel paletto saldato sulla putrella di rinforzo. Ti consiglierei di fissare il "serbatoio" sul canotto del manubrio o della sella. Applause
Commento di: Tox98 il 28-01-2015 18:20
Ci avevo già pensato, infatti ho deciso di saldarlo con 5 millimetri di saldatura laterale, in modo che si rompa se dovessi schiantarmi su un muro Smile
Commento di: Mauro_Fiorentin il 31-01-2015 19:34
Ciao Tox, mi sono iscritto solamente per farti i complimenti per questa tua realizzazione, ho 28 anni e da piccolo smanettavo in moto e motori, tanto che da grande ho anche fatto il meccanico motorista..... era da un pezzo che non vedevo una realizzazione così genuinamente appassionata!
Complimenti e continua così che vai forte (dissalda quel palo verticale e magari saldalo in diagonale dai Wink )
Commento di: Tox98 il 31-01-2015 21:06
Bouna idea! ora ho intenzione di pitturare il telaio e magari prima lo faccio Smile
Commento di: Enrico_Palmas il 06-02-2015 03:30
Wow bravo mi piacciono queste cose, originali! Stavo per fare la stessa cosa anche io con un motore di lavatrice...peccato per l'insufficienza di fondi Smile
Commento di: Tox98 il 06-02-2015 07:44
Io non ho speso neanche 5 euro per questa bici, ho preso tutti pezzi che avevo già in casa.. ora ne sto facendo un'altra con un motore minarelli 50cc 4marce
Commento di: Kenzino il 10-02-2015 10:54
Io ho un frustino e una bici simil graziella ti prego fai una guida così ci provo anch'io Smile .. intanto ti faccio i miei complimenti
Commento di: Kenzino il 10-02-2015 15:26
La cosa principale che non ho capito è come fai all inizio a tenerla accesa ma ferma insomma come comandi la frizione
Commento di: Tox98 il 10-02-2015 19:02
Frizione automatica del ciao Wink
Commento di: Tox98 il 10-02-2015 19:01
Eheh ci avevo pensato, nel frattempo ho iniziato una nuova bici con un motore minarelli 4 marce Smile eventualmente se ti serve un aiuto scrivimi in chat Smile
Commento di: Tox98 il 23-02-2015 19:32
https://m.youtube.com/watch?v=ZkO9iG2yITU se vi va ecco ilvideo della creazione Smile
