Messaggio di aggiornamento a questo topic, che probabilmente non sarà visto da tante persone quante meriterebbe, per 2 motivi.

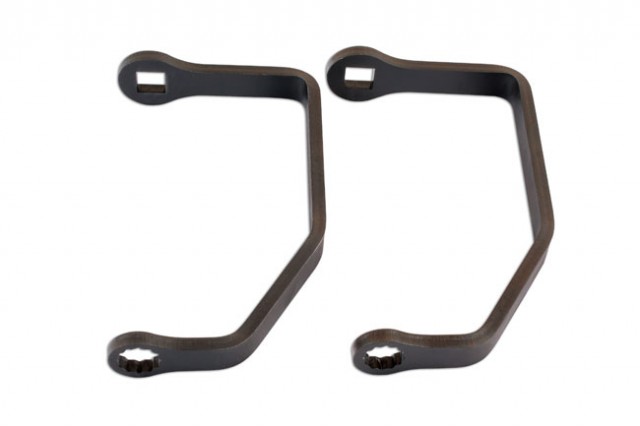

Il primo è che la chiave da 14mm non è più disponibile perché il buon violator, in un gesto di altruismo, accompagnato da estrema e disinteressata gentilezza, ha deciso di regalarmela, dimostrandomi, ed ho il piacere di riportarlo agli altri utenti del forum, che esistono ancora persone più che valide. Come vedete in foto, la chiave nera mi ha permesso anche di avere delle misure da cui partire, senza stressare (ulteriormente) il gentilissimo titolare del Ducati Store locale che mi presta sempre quello che mi serve.
La seconda questione è inerente alla mia chiave: ma non quella che ho ricevuto in dono, che pensavamo di allargare da 14 a 15mm, visto che fino a domani lavorerà in un'azienda metalmeccanica piena zeppa di macchine utensili, bensì quella che dopo inenarrabili fatiche sono riuscito a realizzare ed affiancare alla suddetta chiave da 14.
Con l'aiuto del mio fido capofficina, Gianfranco, ho potuto costruire quello che vedrete in foto.
immagini visibili ai soli utenti registrati
immagini visibili ai soli utenti registrati
immagini visibili ai soli utenti registrati
Partendo dalla bussola di manovra, ho preso un tondino, l'ho tornito e rettificato per creare la sede semisferica, poi Gianfranco mi ha tagliato il quadrato all'elettroerosione. Successivamente con una fresa da Ø16mm ho ricavato la sede profonda 8mm, in modo da alloggiare precisamente la barra di manovra.
Parlando della suddetta barra, ho tagliato più o meno a misura un tondino di C45 da Ø16mm, l'abbiamo piegato a caldo con l'ausilio di blocchi temprati di scarto per dare la curvatura, poi ho fresato la parte terminale a fetta di salame, tagliato una Beta serie 42 da 15mm, piegata e saldato il tutto, con il quadro di manovra e la poligonale da 15 in asse.
Ringrazio ulteriormente violator e Gianfranco, questo secondo anche per gli splendidi 3 anni di lavoro che abbiamo condiviso (da lunedì ferie, poi a settembre cambierò lavoro), la lealtà e l'aiuto donatomi nelle lavorazioni che non riuscivo a fare da solo, con la sua divertente abitudine (o fissazione) di citare spesso i più disparati personaggi bibilici.
Dev'essere sicuramente un fervente religioso....
Durante le ferie mi farò rifinire la saldatura sulla parte di innesto della chiave beta, completerò il lavoro di smerigliatura e spazzolatura, poi la farò zincare.
Risultato attuale a seguire.
immagini visibili ai soli utenti registrati
immagini visibili ai soli utenti registrati
immagini visibili ai soli utenti registrati
immagini visibili ai soli utenti registrati
immagini visibili ai soli utenti registrati
